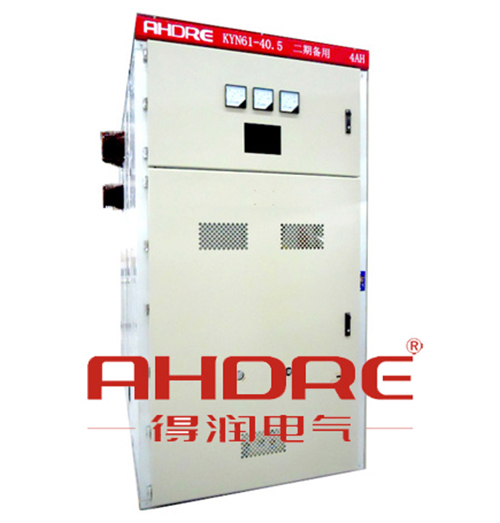

目前國內使用較廣的開關柜型號較多。有KYN61 -40.5型鎧裝移開式交流金屬封閉型開關設備、KYN28A-12（24）戶內交流金屬鎧裝中置式開關設備、MNS2.0型低壓抽出式開關柜。今天安徽得潤電氣技術有限公司先為大家分享一下KYN61 -40.5型開關柜外形的尺寸主要有:寬x深x高1200 x 2600 x 2400 (mm);寬x深x高1400 x 2800 x 2600 (mm) ;寬x深x高1680 x 3000 x 2600 (mm )等。

選擇合適的外形尺寸對開關柜日后是否能夠安全祖定運行非常重要，若尺寸選的太小，對產品絕緣就提出了更高的要求，主要表現在套管、觸頭盒，母線表面絕緣處理等方面;若尺寸選擇太大，對產品制造又提出了更商的要求，主要表現在手車互換性、連鎖可靠性、柜體強度等方面。
　　建議:優先選用1400mm寬的開關柜，這樣即可有較好的絕緣性能，又不至于影響手車互換性、連鎖可靠性。對于特殊使用場所，比如高海拔地區、污穢嚴重地區可以考慮選用1680mm寬開關柜。
　　高度方面尺寸選擇也比較重要，因?yàn)楣耋w若選擇太高，其拒體精度及強度不好保證，同時影響開關柜操作方便性(因?yàn)殚_(kāi)關柜儀表室一般設置在柜體的前上方);若選擇太低，會導致主母線室及電纜室空間比較小，影響開關柜絕緣性能.尤其是主母線室。
　　基于上述考慮，可以采用不等高柜，即儀表室、手車室及電纜室選用2600mm高，而主母線室選用2800mm高(只是在260()二高的柜體框架上增加一塊200mm高的封板.可方便拆卸，不會增加配電房高度)，這樣即不會影響柜體精度、強度及操作方便性，又能保證較大空間的主母線室。
　　而開關柜深度尺寸選擇相對比較容易:若配電房條件允許，深度以3000mm為最佳，這樣即可保證充裕的電纜室空間(同時提高絕緣性能)，給日常調試、維護帶來方便，又可以使開關柜適用更多的系統方案。
