什么樣的環境下使用ABB高壓開關柜

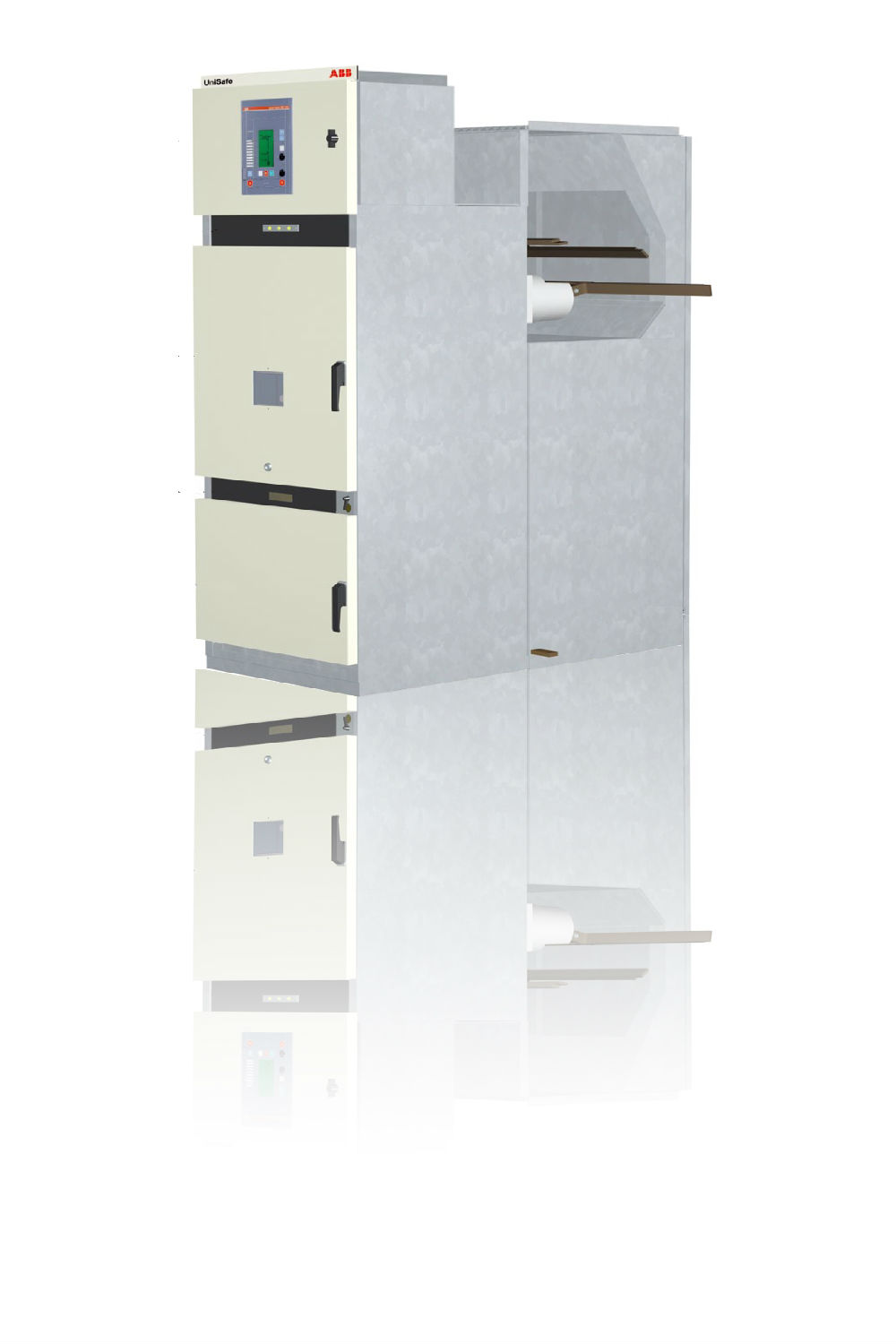

ABB高壓開關柜是ABB公司在高壓開關柜中主要柜型，有原廠柜和授權柜。今天安徽得潤電氣來介紹一款10kV高壓授權柜UniSafe，下面簡單介紹一下是在什么樣的環境下使用此款A(yù)BB高壓開關柜。
正常工作狀態
在以下環境條件下，可保證開關設備的額定特性：
最低環境溫度：– 5 °C最高環境溫度maximum ambient temperature：+ 40 °C
環境濕度：最大24小時平均相對濕度95％
最大24小時平均水蒸氣壓力2.2千帕
最大月平均相對濕度90％RH
最大月平均水蒸汽壓力1.8千帕
正常工作度最高可達海拔1000米。對于更高海拔的應用，請聯系我們
存在正常、無腐蝕性和無污染的大氣
1.1 絕緣等級
1.1.1 參考標準
IEC 62271-1 表1a。

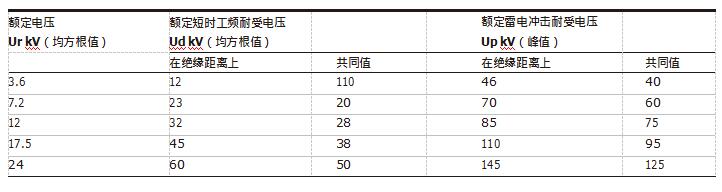

1.1.2 額定電壓范圍的額定絕緣等級
—工頻下的電壓試驗（安裝高度）≥工頻下的試驗電壓（根據IEC 62271-1）x Ka
—沖擊耐受電壓（安裝高度）≥沖擊耐受電壓（根據IEC 62271-1）x Ka
在海平面和正常大氣條件下可以保證額定值（IEC 60071-2，壓力1013 h Pa，溫度20℃，相對濕度11g/m3）。
隨著海拔的升高，空氣絕緣等級逐漸降低；但是，在 海拔1000米以上可以保證額定值。
在海拔1000米以上，必須引入校正系數，以保證所需 的絕緣等級。

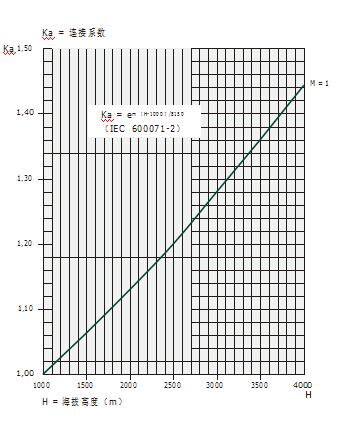

下圖顯示了根據海拔變化的校正系數。
只有滿足以上各條件下，才可以使用ABB高壓開關柜UniSafe.如果遇到特殊環境，可以咨詢安徽得潤電氣給您專屬設計。
