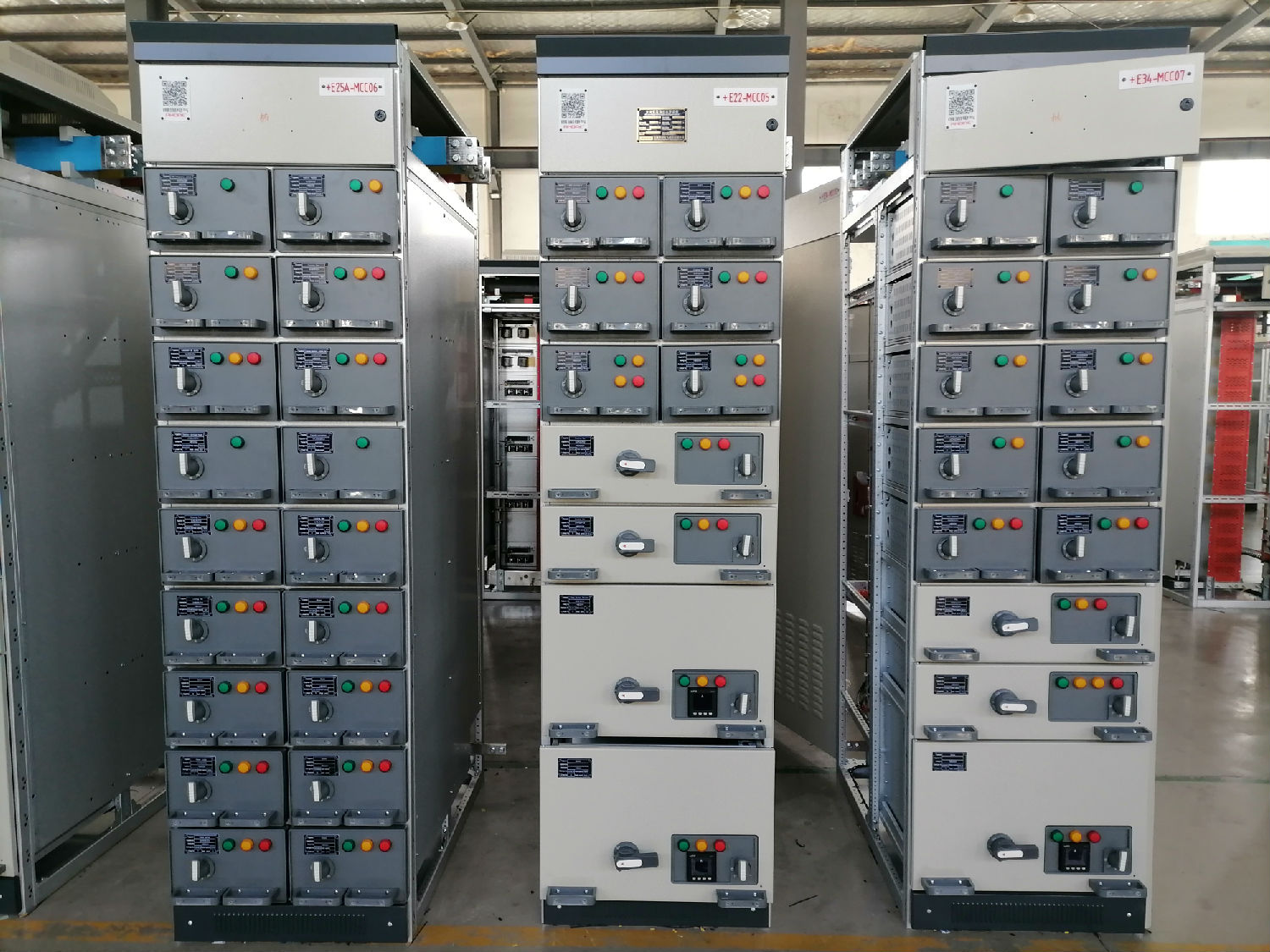

MNS2.0抽屜柜是ABB公司授權MNS2.0低壓開關柜中的一種柜型。主要是將一些元器件裝在抽屜里而組成的配電設備。下面來簡單描述一下吧！
一、可以做為MCC控制柜使用，也就是我們常說的電動機控制中心柜，由不同大小的抽屜組裝而成，各回路主開關采用高分?jǐn)嗄芰Φ乃軞嗦菲骰蛐D(zhuǎn)式帶熔斷器的負荷開關為主要元器件。PC柜和MCC柜混裝柜體的設計，抽出單元與柜體具有可靠的連鎖裝置，以防止在開關通電狀態下的帶負荷拉閘，提高了其安全性。

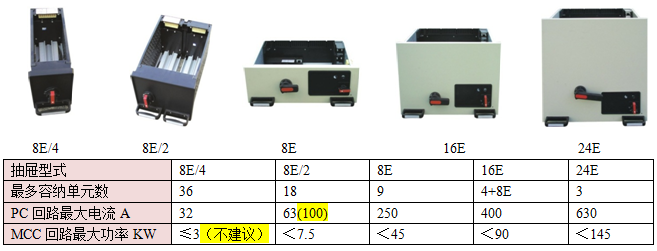

二、抽屜類型：
分別采用以8E（200mm)高度的五種尺寸，進行模塊化結構設計，其有效元器件安裝高度不超過1800mm,柜體整體布局更加合理、美觀，性能也穩定。
MNS2.0抽屜柜及抽屜，E=25mm!
三、抽屜柜最大只可以裝630A電流大小的主元器件，如果超出建議改成固定式或固定分隔式。
四、抽屜單元有可靠的機械聯鎖裝置，通過操作手柄控制，有明顯的準備、合閘、試驗、抽屜和隔離位置。為加強安全防范，操作手柄定位后可加上掛鎖。
以上就是MNS2.0抽屜柜的結構形式和特點分析，您看明白了嗎？如需要了解更多，可以咨詢安徽得潤電氣。
