電流互感器二次額定電流1A和5A的差異
發布日期：2022-04-07
掃一掃
來源：
瀏覽次數：164
安徽得潤電氣技術有限公司作為高低壓成套開關設備的主要生產廠家，在生產高低壓開關柜中電流互感器是必不缺少的主元器件之一，其作用是將交流回路中的大電流轉換成一定比例的小電流，用于測量和繼電保護。電流互感器由封閉的鐵芯和繞組組成，它的一次繞組匝數(z)很少，而且連接在被測電流的線路中，所以它往往有線路的全部電流流過。那么電流互感器二次額定電流1A和5A的差異在哪里呢？
我們知道普通電流互感器的二次電流是5A，在什么情況下選擇1A？變壓器的二次負載主要是電流線和電流表。如果二次線較長，線電阻過大，會影響電流表的顯示精度。因此，在長距離測量電路中，電流互感器的二次電流是1A型的。
GB1208-2016《電流互感器》第5.2項中規定標準的電流互感器二次電流為1A和5A，優選值為5A，當傳輸距離較大時應選1A。
1、線路功耗降低
線路功耗與通過電流平方成正比，二次電流為1A的電流互感器比5A減低功耗25倍，即1A的功耗僅為5A的4%。

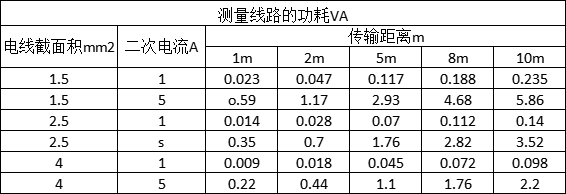

表1 電流互感器測量回路的功耗
2、傳輸距離加大
在相同負載下，二次電流為1A互感器的傳輸距離是5A的25倍，這樣可避免5/1A中間互感器或選用大容量互感器。

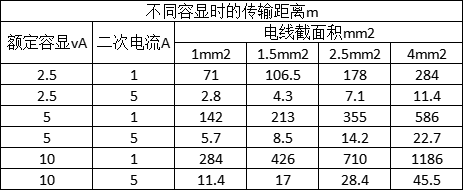

表2 不同額定容量時的傳輸距離
3、電線截面積小
在大中型工廠中，當儀表與電流互感器安裝距離較近時(如45.5m)，從表2可以看出，選用5A、10VA電流互感器時，經過計算，線路的截面積需要4mm2當距離為71m時，如果選用1A、2.5VA電流互感器，則線路截面僅為1mm2。目前，隨著計算機和數控儀表的普及和發展，選用額定二次電流為1A及以下的電流互感器已較為普遍，所以在設計過程中一定要了解電流互感器的相關知識。
