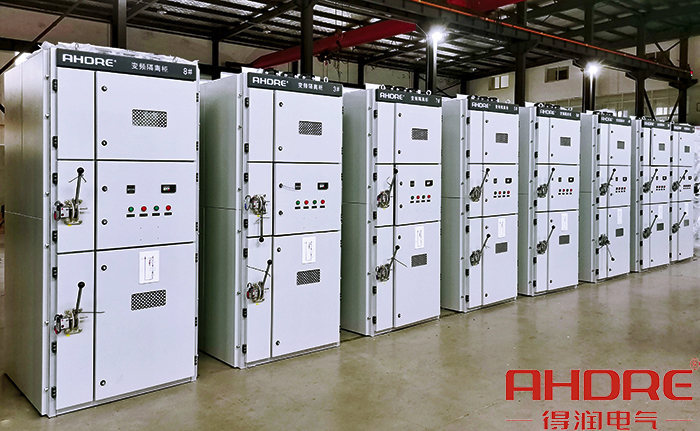

手動隔離柜是高壓變頻旁路柜中的一種切換裝置，是通過隔離開關來實現手動旁路方式。旁路柜一般分為手動方式和自動方式，當系統允許短暫停機時，采用手動旁路柜，通過操作人員進行切換；當系統要求系統不允許停機時，則必須采用自動旁路柜，投切過程自動實現。

一、結構組成

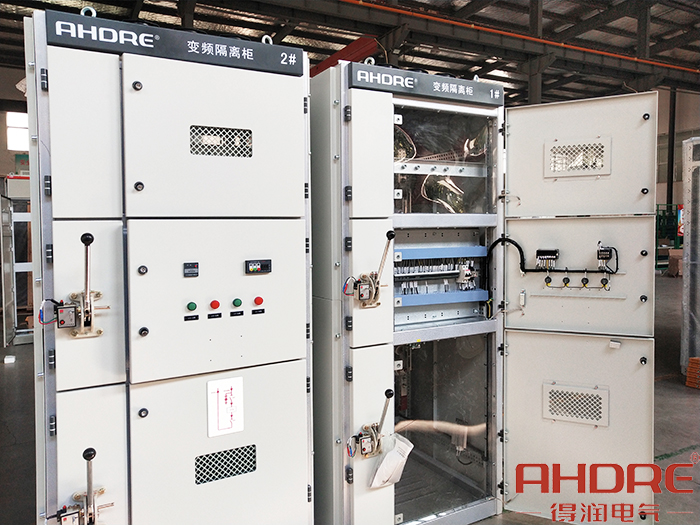

隔離旁路柜有開關室和儀表室組成，開關室主要有隔離開關等一次元件，儀表室用來安裝二次控制元件、儀表、帶電指示器，以及特殊要求的二次設備。柜內布置做到布線規整，線槽美觀合理；導線分組，分束固定，綁扎整齊。

二、工作原理

通過兩把獨立的隔離開關，采用CS6手操機構，拐臂連接連桿，操作機構依次通過連桿、拐臂對隔離開關實施操作。二把隔離開關其中一把隔離控制變頻進線電源，另一把隔離控制變頻出線與電機，運維檢修時二把刀閘打開，形成各自獨立的、可見的斷口，保障操作人員的安全。變頻旁路柜在外形設計上，深度、高度和變頻器需保持一致，使拼柜后整體性強。

三、如何同步投切功能

可實現變頻與工頻運行中無擾互切，切換過程不會引起保護停機。變頻切工頻：通過檢測工頻電網的頻率、幅值、相位，調整變頻器輸出電壓的頻率、幅值、相位和工頻一致，收到切換命令后，將變頻器和電機脫開，然后將電機連到電網上，實現變頻切工頻過程。

四、優勢

手動旁路方案普遍受到廣大用戶的使用，因?yàn)樽冾l器故障后通過對高壓隔離開關的手工操縱即可將電機轉為工頻運行，經濟性、可靠性都非常高。手動切換方案一次和二次回路均非常簡單，檢驗維護方便。

手動旁路柜的設計方案是多種多樣的，除了上述的一拖一手動還有一拖二手動方式，關于如何選擇合理的旁路方案，就需要對現場需求、電路負載能力、以及電機負載大小等因素進行選擇。
