高壓旁路切換柜如何手動操作？
發布日期：2020-04-10
掃一掃
來源：
瀏覽次數：176
隨著高壓變頻調速裝置的廣泛應用后，為了實現不斷電維護保養，高壓旁路切換裝置的應用也深受客戶的青睞。高壓旁路切換裝置可以分為手動方式和自動方式，手動旁路是通過隔離開關來實現刀閘控制切換，而自動旁路是通過高壓接觸器或高壓斷路器來實現的。下面詳細了解高壓旁路切換柜是如何實現手動操作的。
一、組成

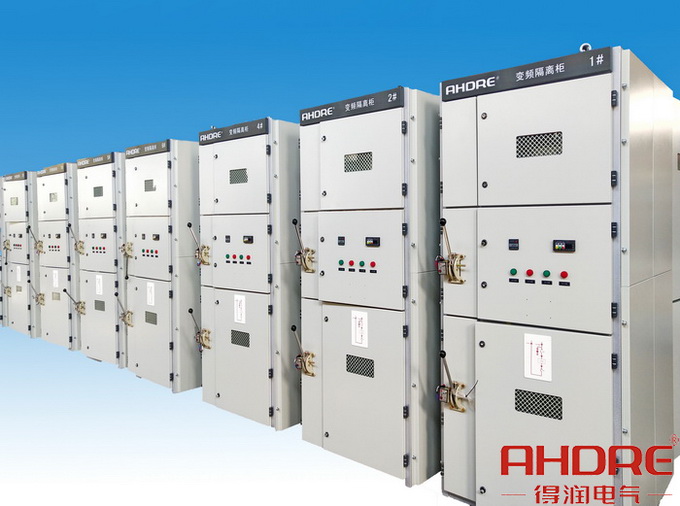

手動旁路柜一般由隔離開關、雙投隔離開關、帶電顯示器、傳感器、溫控器、小型斷路器等配電裝置，手動旁路柜結構一般趨向于簡單的線路裝置。手動切換裝置是通過隔離開關和雙投隔離開關來進行工頻與變頻的轉換。
隔離開關又名隔離刀閘，是高壓電氣裝置中保證工作安全的開關電器。在分閘位置有明顯的間隙，并具有可靠的絕緣，在合閘狀態能夠可靠的通過正常電流。而雙投隔離開關是雙投供電電路，為防止兩路同時勿送電而設的保護開關。操作機構可以一次完成雙投隔離開關在雙母線間的倒閘切換，或者同雙母線完全隔離，并自動完成隔離開關的鎖定及二次電壓的切換。
二、操作原理

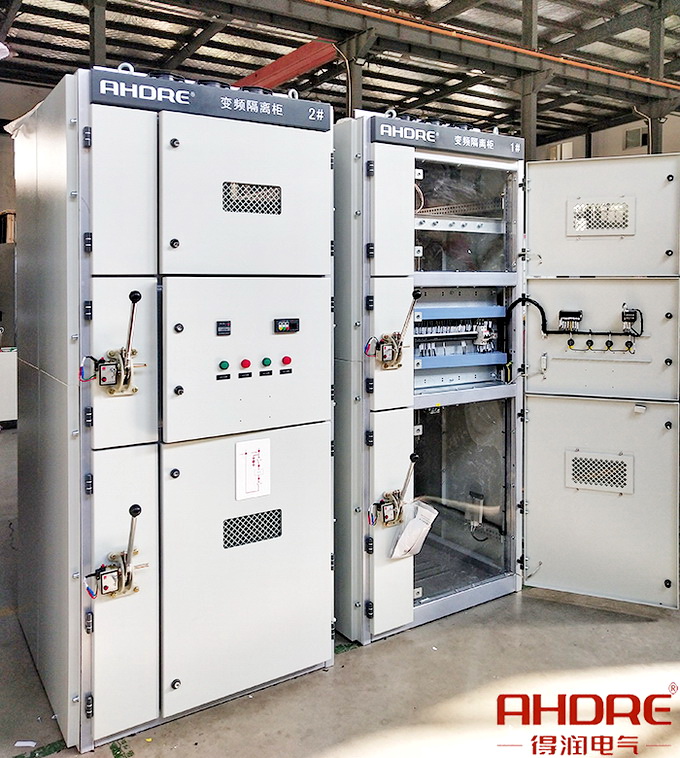

比如這種隔離切換柜采用兩把獨立的隔離開關，通過CS6手操機構，拐臂連接連桿，操作機構依次通過連桿、拐臂對隔離開關實施操作。其中一把隔離開關控制變頻進線電源，另一把隔離開關控制變頻出線與電機，運維檢修時二把刀閘打開，形成各自獨立的、可見的斷口，保障操作人員的人身安全。
隔離開關除了實現手動旁路方式，還可以搭配斷路器或接觸器完成自動切換。對于如何選擇手動旁路柜還是自動旁路柜一直是大家的頭疼的問題，選擇的方式是根據不同方案來選擇，以及電機功率大小、線路負載情況等條件因素決定的。
