小白也能懂！如何輕松提升成套開關柜的絕緣性能
發布日期：2023-10-24
掃一掃
來源：
瀏覽次數：181

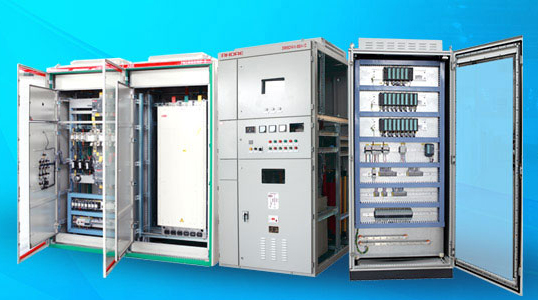

成套開關柜在中國的廣泛應用，隨著技術的不斷進步，產品的功能不斷增強，但絕緣水平依然存在一些挑戰。因此，我國需要采取一些有效的措施來提高成套開關柜的絕緣水平。
以下是得潤電氣采取的一些方法：
1、外絕緣爬電比距
根據DL/T539-93《戶內交流高低壓開關和元部件凝露及污穢試驗技術條件》的規定，戶內高低壓開關柜的外絕緣等級分為O、1和A共3級，根據運行環境條件和絕緣事故情況，大多數開關柜應具有凝露型的爬電比距。具體而言，不同等級對應的最小公稱爬電比距應符合表6-6的規定。
2、相間及相對地空氣間除
對于使用空氣作為絕緣介質的高低壓開關柜，必須確保柜內各相導體之間以及導體與地之間的凈距滿足電力部DL404-91《戶內交流高低壓開關柜訂貨技術條件》的規定。對于額定電壓為10kV的高低壓開關柜，不同相導體之間以及導體與接地之間的凈距應保持在125mm以上。
3、相間絕緣隔板
目前，電網中運行的6kV至10k成套開關柜具有各種寬度，從630mm到100mm不等。由于相間距離無法滿足絕緣要求，因此采用加裝相間絕緣隔板的方法來解決這個問題，以提高絕緣性能。
這些措施有助于提升成套開關柜的絕緣水平，確保其在運行中能夠安全可靠地工作。
