ABB MNS2.0低壓授權柜提供了全面的安全保護系統
發布日期：2024-03-26
掃一掃
來源：
瀏覽次數：172
ABB MNS2.0低壓授權柜適用于交流50（60）HZ、額定絕緣電壓和工作電壓為380（400）V、660v、額定電流6300A及以下三相五線制的電力供電系統，可用于發電廠、變電所、工礦企業、大樓賓館、機場、碼頭以及廣播電視等通信中心，作為發電、輸配電、電能轉換及對電能消耗設備的控制，并通過電容補償對其主母線進行無功補償。
其提供了全面的安全保護系統，旨在防止因開關元件故障引起的飛弧和母線短路，從而確保操作更加安全可靠。
每個柜體配備阻燃型高密度聚氨脂塑料功能板或電鍍隔板，安裝在主母線室與電器室之間。這些板塊有效地隔離了開關元件和母線，防止了潛在的事故發生。此外，上下層抽屜之間采用通風孔的鍍鋅金屬板隔離，較小的8E/4、8E/2抽層周?chē)褂米枞夹凸こ趟芰霞?，增?qiáng)了相鄰回路之間的絕緣隔離效果。

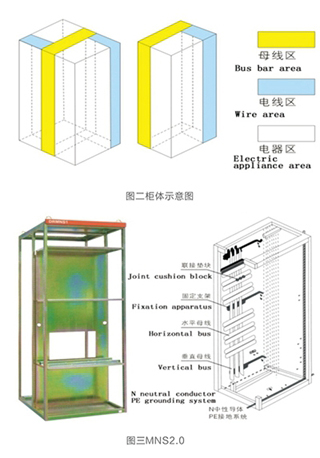

柜內采用多種無鹵素塑料組件和支撐帶電部分，以確保整體防漏電性能達到CTI300等級。此外，獨立的PE接地系統和N中性導體穿過整個裝置，位于柜前底部右側，方便各回路接地或接零就近聯接。框架結構采用自攻螺釘聯接，提供了較高的接地可靠性。整個母線系統安裝如圖三所示。
