在中壓配電設備中，一般常見的額定電流都不會超過3120A,其分?jǐn)嗄芰σ膊粫^40KA。隨著大型工業對大電流、分?jǐn)嗄芰姷拈_關柜的需求越來越多，額定電流為5000A的中壓柜開始誕生。當然，實現大電流的開關柜需要有完善的散熱系統，解決運行過程中的高溫環境帶來的問題。

一、柜體結構的設計

1、全新結構設計

全組裝結構，檢修方便、互換性好。合理設計手車室、母線室、電纜室的布置大小及柜內元件的安裝位置，增加柜體中散熱通道的設計，充分考慮大電流對開關柜設備的影響。

2、新型材料使用

采用非導磁材料解決渦流發熱問題。當電流通過可導磁的導體時，由于交變磁場的作用，會產生渦流和磁滯損耗，引起發熱，所以柜體母線通過新型材料的使用，避免了柜體發熱的問題。

3、科學布置母線

采用三相母線豎直布置，母線立放。當母線立放時，母線所承受的力效應最好。同時，母線立放時載流量比平放時要高，因為立放時散熱性能比平放時要好。

二、解決散熱的方案

1、綜合考慮溫度對動觸頭彈簧壓力的影響，重新計算設計動觸頭的觸指壓力，保證動靜觸頭接觸電阻的變化范圍，避免觸頭溫度突變。

2、手車室、母線室、電纜室設計專用排風通道，將柜內的熱氣體與外部環境空氣交換，從而達到一個對流散熱的理想狀態。

3、強制風冷，加裝散熱風機。柜體通風孔的設計充分考慮位置布置，使外部空氣、軸流風機、柜內導體、柜頂風扇之間形成一個流暢的線路散熱。

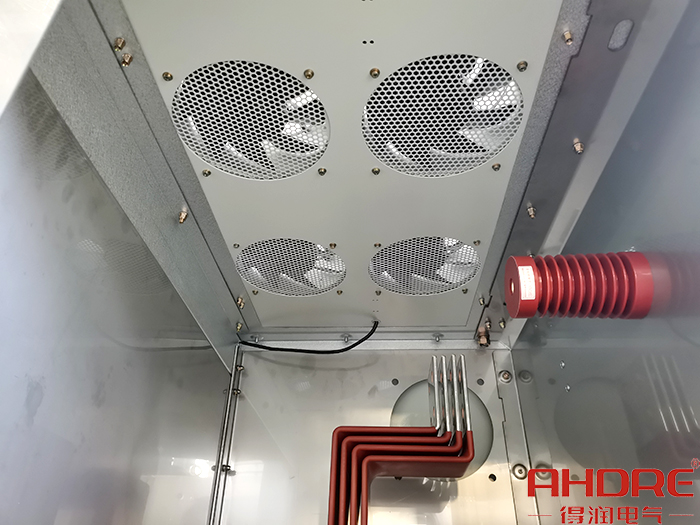

柜頂?shù)娘L(fēng)扇結構

4、配用智能化溫度在線監測裝置，實時監測柜內溫度變化。

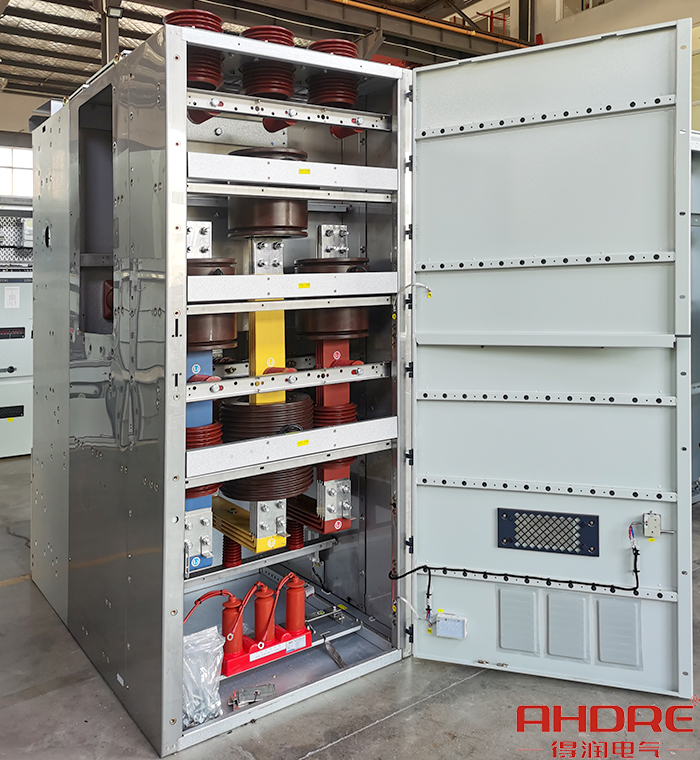

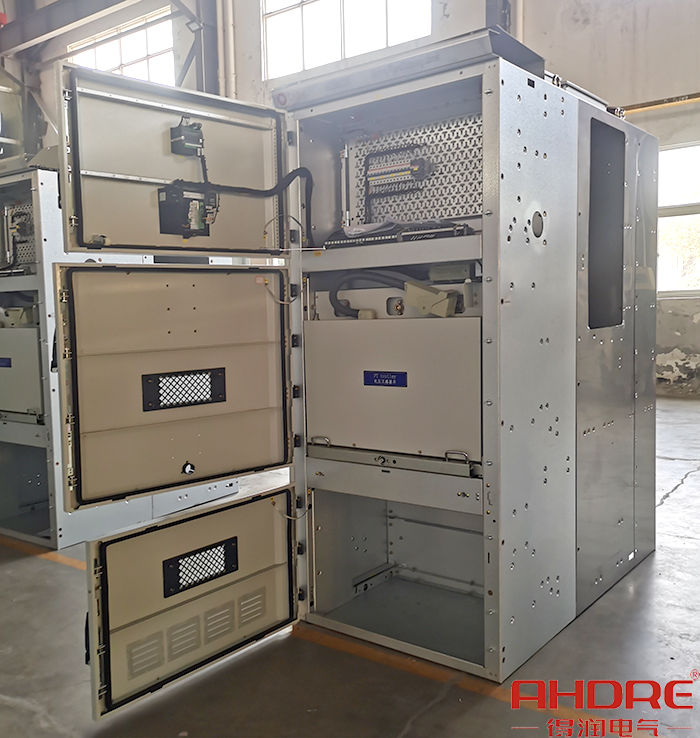

額定電流5000A的中壓進線柜一般由高壓熔斷器、電流互感器、電壓互感器、過電壓保護裝置等一次元件組成，其中電流互感器采用額定電流比為5000A的測量裝置。在柜體的母線室和電纜室都采用不銹鋼板材料，提高工作運行中的耐熱性。這批中壓開關柜是得潤電氣為國外項目提供的配電設備，將用于55MW水電站的工程項目。
