高壓變頻旁路柜如何實現手動方式？
發布日期：2020-10-10
掃一掃
來源：
瀏覽次數：182
高壓變頻旁路柜是用于異常保護和檢修時安全隔離，確保變頻器出現異常時電機能夠正常運行。根據投切的方式不同，可以分為現場手動操作和遠程自動控制，也就是所謂的手動旁路和自動旁路。今天就來了解一下高壓變頻旁路柜的手動方式。
一、工作原理
手動高壓變頻旁路柜內裝有三個隔離開關，分別隔離變頻器高壓側電源，使變頻器出現故障手動切換至工頻運行時，變頻器可以進行檢修。柜內帶有高壓帶電顯示器和空氣開關。如上圖所示，當變頻器正常運行時，QS1和QS2同時合上，且QS3斷開；當變頻器出現故障不能運行時，應斷開QS1和QS2，將QS3合上，使變頻運行切換至工頻運行，確保電機正常工作。
二、案例

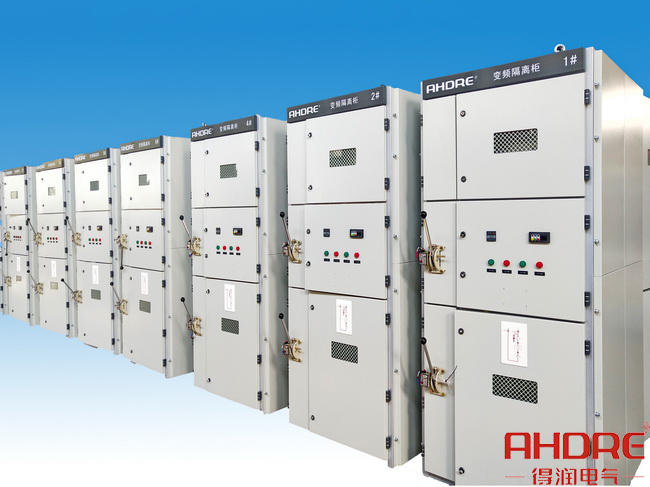

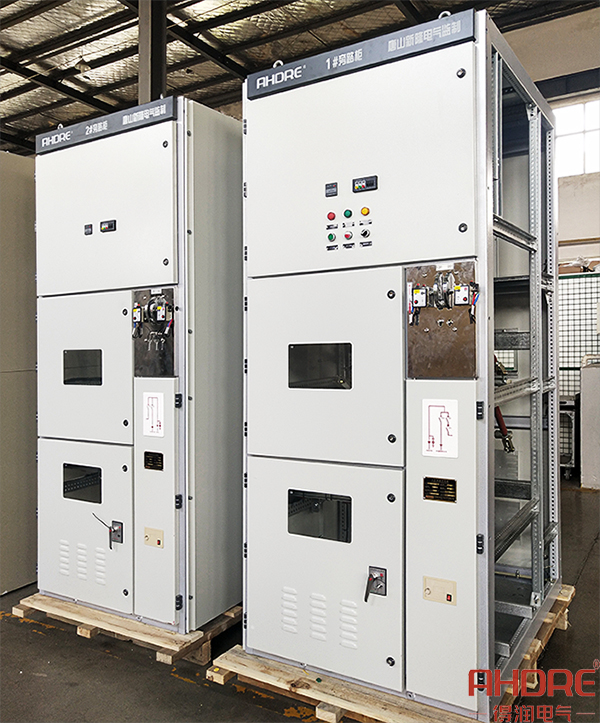

手動旁路方式除了上述的基礎方案，還有多種衍生的方案，如采用KYN28A-12柜型的手動旁路，其柜型具有安全可靠、滿足五防要求的聯鎖裝置,并搭配刀閘和斷路器實現現場手動和遠程自動。這套旁路裝置以手動切換為主，進行現場的工變頻切換，同時，遠程自動控制可以解決現場操作的局限。
高壓變頻旁路裝置的額定電壓為10KV，隔離開關為1250A，外部需分別提供一路AC220V、DC220V電源。得潤電氣作為ABB公司授權旁路柜廠家，一直專注于多樣化方案的設計，致力于滿足現場不同的切換方案。
