10KV高壓電容柜稱為10KV高壓無功補償裝置，是用于提高設備的供電質量和運行的可靠性，減少電網線路損耗。迅速地跟蹤電網或負荷的波動，通過各回路的自動投切，對變化的無功功率進行自動補償，提高系統功率因數，補償后功率因數在0.95以上。

一、基本原理

其原理把具有容性功率負荷的裝置與感性功率負荷并聯在同一線路，當容性負荷釋放能量是，感性負荷吸收能量。而感性負荷釋放時，正好被容性負荷吸收。根據系統反饋的參數，自動計算出所需無功大小，對各MSC支路進行自動投切，從而實現系統所需無功的自動調節，該控制器可根據用戶需要可按無功、電壓或功率因數進行自動控制。

二、PLC控制系統

高壓電容柜采用PLC全自動控制系統，通過PLC實現自動分步投切并聯在配電變壓器母線的電容器組，提供相應的容性無功功率。

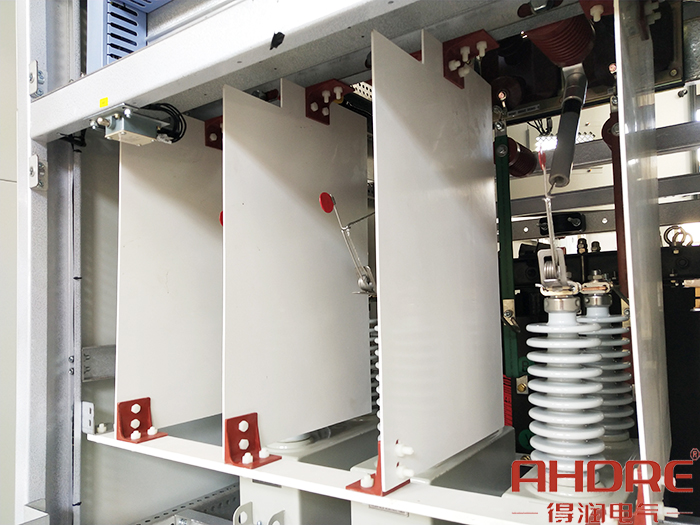

三、電容器

電容器應具有不浸油、不滲漏、不燃燒、不污染環境以及壽命長、損耗低等先進指標，同時應與配套設備的技術參數相適應并滿足電壓波動的允許條件。電容器被永久擊穿時僅故障元件退出運行，其他元件仍可正常運行。自動投切電容器的裝置使功率因數保持在0.95以上，同時分組切投時，不應產生諧振。電容器前串接6%電抗器。

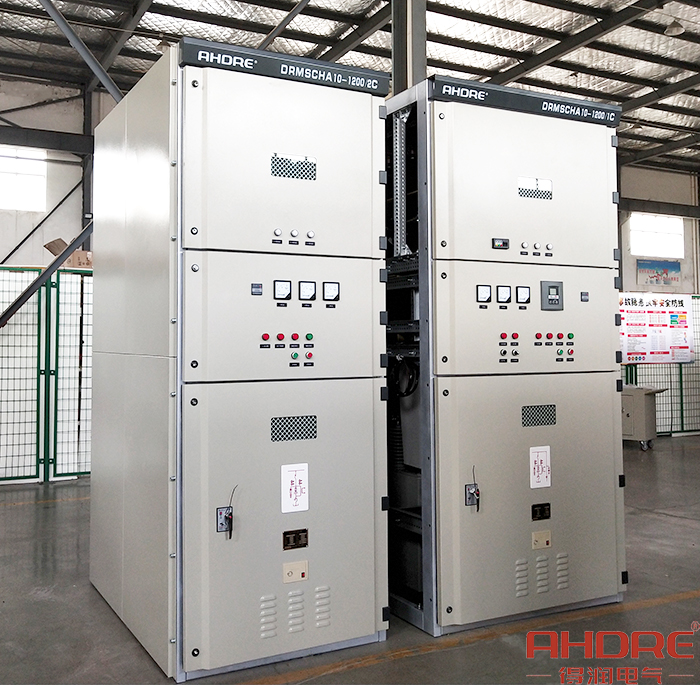

10KV高壓電容柜采用柜式結構，進線電纜由柜底部引入，并具有“五防”措施保護。根據補償原理不同，可以分為集中補償裝置和就地補償裝置。無功集中補償是通過電容對整個電網的補償，從而維持整個電網的平衡。無功就地補償是通過對電機的補償，從而降低線路損耗。
