什么是高壓開關柜?有哪些高壓電氣設備?

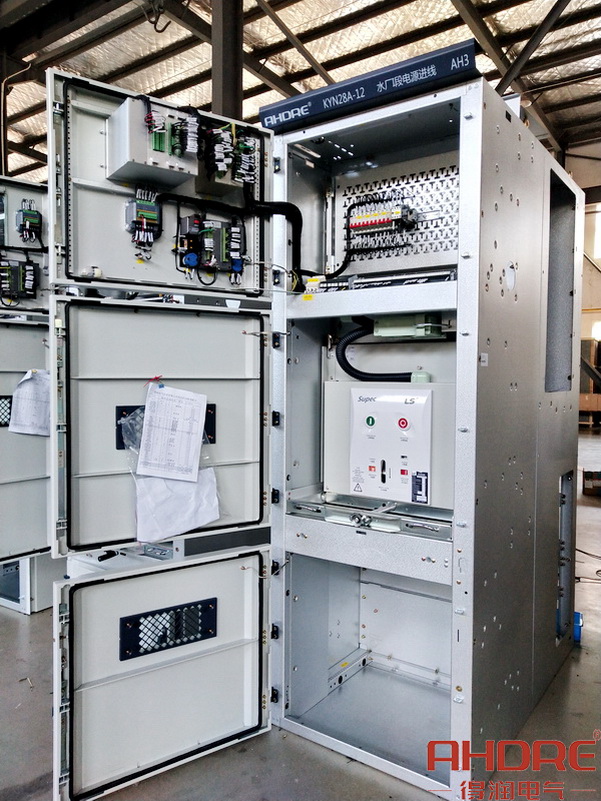

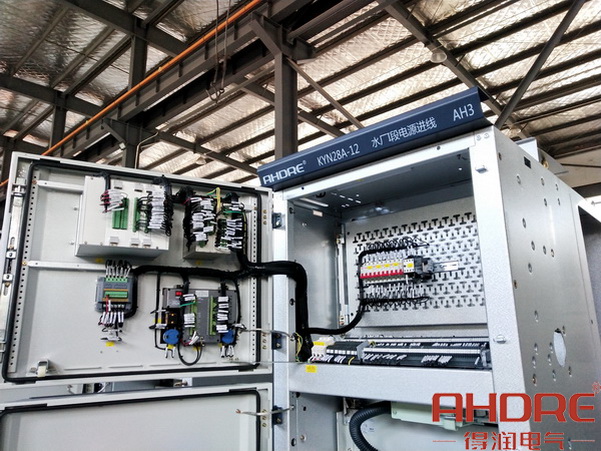

高壓配電方式是從區域變電所將35KV的高壓降到6到10KV高壓送至企業變電所及用電設備的一種方式。高壓開關柜是高壓開關及相應的控制、信號、測量、保護和調節裝置的組合,用于電力系統發電、輸電、配電、電能轉換等作用。常見的高壓電氣設備有:高壓斷路器、高壓熔斷器、高壓隔離開關、高壓負荷開關等一次設備。下面詳細了解各高壓電氣設備的特點及作用。

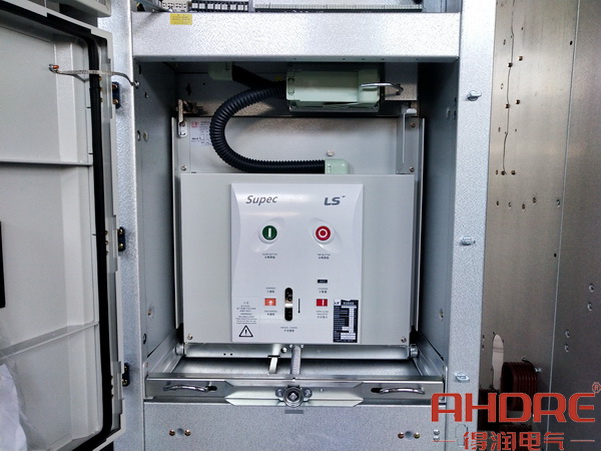

一、高壓斷路器
高壓斷路器是用來接通和斷開電路的空載電流和負荷電流,并在故障時用來切斷故障電流,以免造成故障范圍的蔓延。高壓斷路器根據滅弧介質以及結構來分類可以分為:油斷路器、SF6斷路器、真空斷路器等種類。
二、高壓熔斷器
高壓熔斷器是當通過的電流超過規定值時是熔體融化而斷開電路的電流保護裝置,主要是對電路中的設備進行短路保護,也具有過電荷保護功能。
三、高壓隔離開關
高壓隔離開關是用來隔離電路的開關裝置。它沒有專門的滅弧裝置,但在分閘狀態下有明顯可見的端口,在合閘狀態下,可以通過正常的工作電流和故障下的短路電流。
四、高壓負荷開關
高壓負荷開關主要用于高壓配電線路中,作為接通及開斷一次回路的負荷電流。其作用可直接帶負荷進行操作,操作功率較小,并可進行遠距離控制路閘和近距離手工合閘;還有帶三工位結構,具有合、開斷、接地三個功能位置的作用。
以上是高壓開關柜常見的一次元件器設備,高壓的一次線路表示的是變電所電能輸送和分配的電路,通常也稱主電路。根據對電源可靠性要求的不同,可以有不同的一次線路方案。
