低壓配電柜是一個或多個低壓配電柜設備和相關的測量、保護、控制、信號、調節等設備組成，根據結構或用途可以分為多種類型的低壓配電柜。今天小編根據單元功能來分類，可以分為固定式、抽屜式、可移動式三種柜型。下面詳細講解這三種低壓配電柜類型。

一、固定式低壓配電柜

主電路的連接只能在開關柜斷電的情況下進行接線和斷開。常見柜型有GGD低壓配電柜。

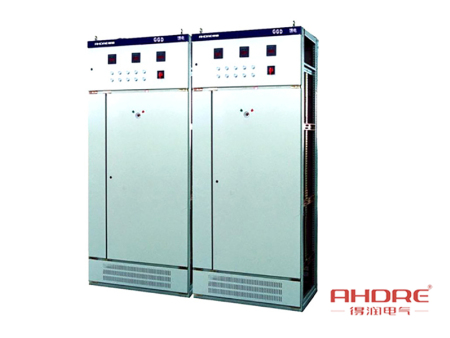

1、GGD低壓配電柜的概述

適用于發電廠、變電所(站)、工礦企業等電力用戶作為交流50Hz、額定工作電壓380V、額定工作電流至5000A的配電系統中作為動力、照明及配電設備的電能轉換、分配及控制之用。

2、GGD低壓配電柜的結構特點

配電柜的柜體采用通用柜的形式，構架用8MF冷彎型鋼局部焊接組裝而成，構架零件及專用配套零件由型鋼定點生產廠配套供貨，以保證柜體的精度和質量。通用柜的零部件按模塊原理設計，并有20模的安裝孔，通用系數高，可以使工廠實現預生產，既縮短了生產周期，也提高了工作效率。

二、可移動式低壓配電柜

主電路帶電的情況下亦可安全的從主電路上斷開或接通，具有連接和移出功能。常見柜型有MNS柜。

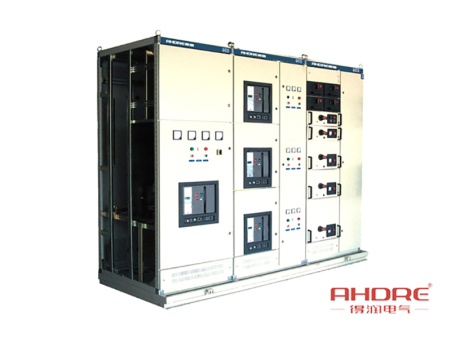

1、MNS柜的概述

柜架結構采用進口優質敷鋁鋅鋼板彎制而成，柜內區域劃分成水平母線室、垂直母線室、功能單位室和出線端子室，技術水平高、結構合理。開關柜真正做到了”固定分隔”，柜內功能單元之間以及垂直母線小室均采用接地的金屬隔板隔離，具有很強的防護功能。

2、MNS柜的結構特點

具有獨立的水平和垂直方向聽二次線通道，采用金屬屏蔽，避免了電磁場對智能化開關柜信號傳輸?shù)母蓴_，提高了供電系統的可靠性。獨特的前后通風柵設計，造型新穎美觀、防護等級高、通風量大,在柜內形成了自然的通風風道，保證產品在大容量多回路時具有良好的散熱性能和較大的溫升裕度。斷路器操作手柄與單元門具有可靠的機械聯鎖裝置：門開時不能合閘，合閘后不能開門，只有分閘后方可開閉單元門，確保操作的安全性。操作手柄在分閘位置上可加掛鎖鎖定，滿足安全維護的需要。

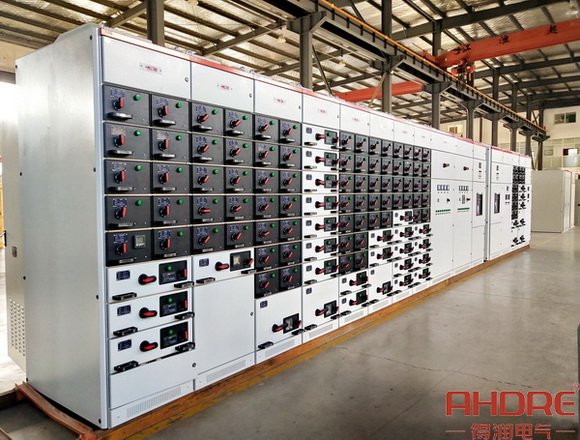

三、抽屜式低壓配電柜

主電路帶電的情況下亦可安全的從主電路上斷開或接通，具有連接、試驗、分離、移出等功能。常見的柜型有MNS2.0柜、GCS柜、Blokset柜等。

1、GCS低壓柜的概述

適用于三相交流頻率為50（60）HZ、額定工作電壓為380（400）V、660V，額定電流為5000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。

2、GCS低壓柜的結構特點

裝置的主構架采用8MF型鋼，構架采用拼裝和部分焊接兩種結構形式。裝置各功能室嚴格分開，其隔室主要分為功能單元室、母線室、電纜室，各單元的功能相對獨立。

以上就是今天分享的幾種低壓配電柜的不同結構特點，每一種類型都擁有獨特的性能，根據不同設計方案選擇合適的柜型。安徽得潤電氣是一家專業從事高低壓配電柜廠家，提供提供電氣工程咨詢、設計、制造、安裝調試一站式服務。
