在PLC控制系統中，定時器相當于一個時間繼電器，它根據時鐘脈沖累積計時，當所計時間達到設定值，其輸出觸點動作。對于各種工業控制系統而言，工藝控制中無法避免對定時器的應用。因此，本文針對定時器的應用總結了幾個小技巧分享給大家。

案例一、定時器的重復使用

在工業控制現場中，比如電機、閥門等設備都會有定時的需求，這就需要編程人員做出帶有定時功能且可重復使用的功能塊，以方便我們面對對象的編程。針對這種情況，我們可以在功能塊FB的靜態變量中，建立變量類型為IEC_TIMER類型的參數，就可以反復調用。并且在調用時不會在功能塊FB上生成接口，也不會每次調用功能塊FB時，都要改變定時器的背景數據塊(定時器的背景數據塊隨我們在OB1中調用功能塊FB時自動生成)。

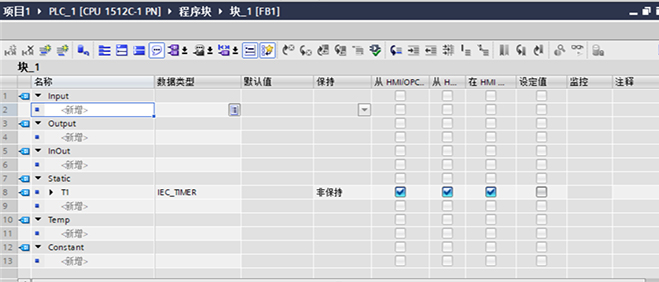

圖1 定時器的創建

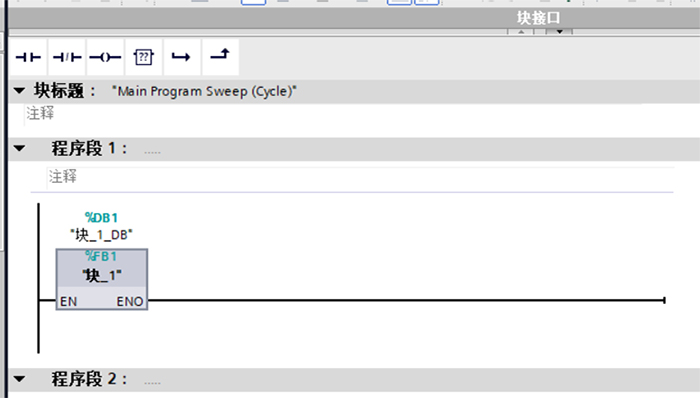

圖2定時器的調用

案例二、閃爍電路的編程

工業現場控制中，會出現各種報警提示和警告提示。例如當操作員啟動攪拌機時，需要現場指示燈以1HZ的頻率發出閃爍警告，這里就會提到對閃爍電路的編程。其中閃爍電路有兩種解決方案:一是利用PLC CPU中集成的固定頻率的方波信號，另一種是根據需求自己編程，這里我就針對自己編程來說一下。

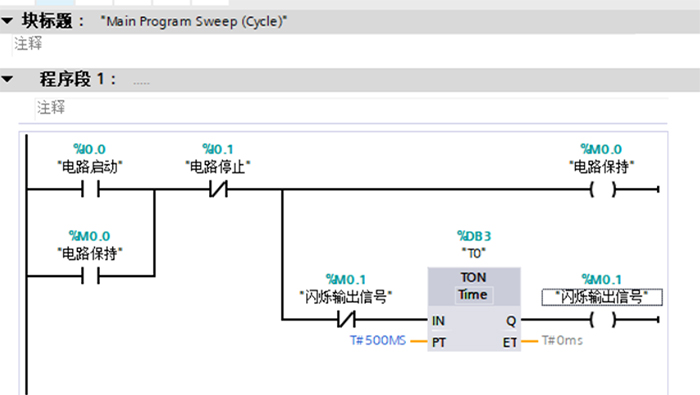

（1） 每隔一定時間的閃爍電路

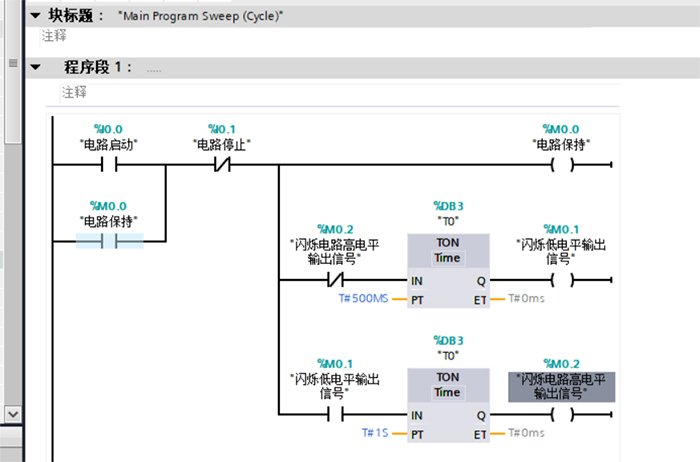

（2）通斷時間可調的閃爍電路

案例三：延時啟動電路

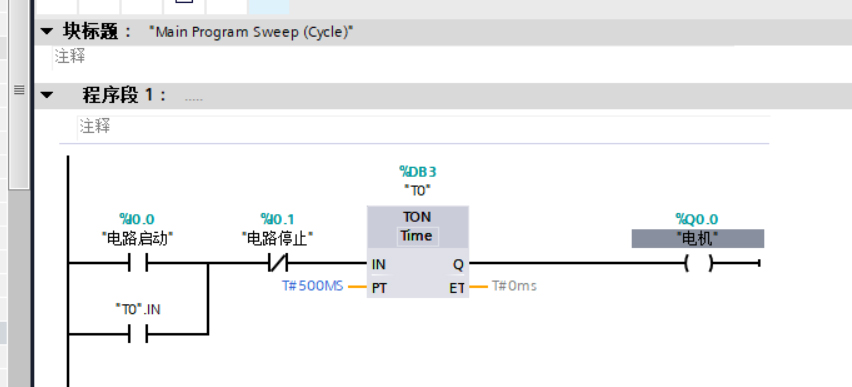

工業現場控制中，出于確保現場人員人身安全和設備安全，有時在操作員按下啟動按鈕時需要延時一段時間后設備再啟動，這就要求編程人員根據現場實際情況編出相應的延時啟動電路。下圖是我提供的一種延時啟動，立即停止的編程方法。

案例四：輪詢電路

對于我們熟悉的MODBUS通訊，它屬于一種半雙工通訊方式，這種通訊方式的局限就是不能同時對多個從站進行數據的交換，需要單獨與從站進行數據交換，此種方式就叫做輪詢。在面對這種通訊協議時，我們不得不遵從通訊協議的規則進行相應程序的編寫，這就需要一種輪詢電路。下圖是我提供的一種輪詢電路的設計方法，以供大家參考。

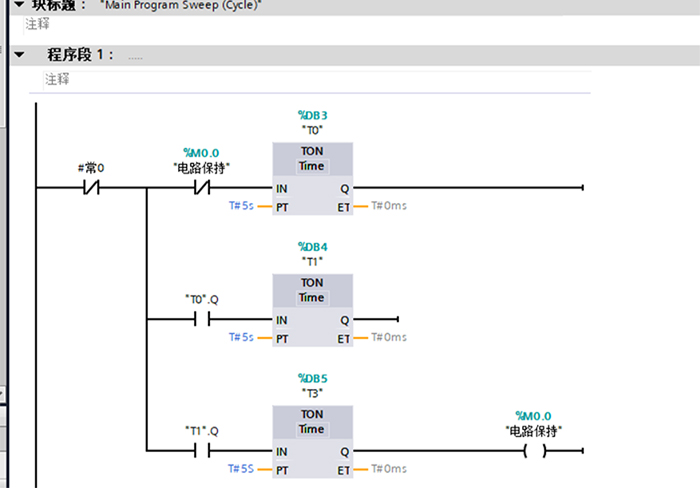

除此之外，定時器在編程中的應用方法是多種多樣的，在此不再列舉，只做簡單的描述，有興趣的可以自己嘗試編程。比如，利用定時器結合比較指令的順序啟動；利用定時器結合數學函數指令達到超長延時的效果；也可以利用定時器結合移位指令的順序啟動等。在結合移位指令時，請注意雙字（DWORD）類型、字(WORD)類型轉化成為字節（BYTE）類型時,每個位（BIT）的在相應字節中的順序，以免編程邏輯錯誤導致無法達到預設結果。
