和您聊一聊10kV高壓電容補償柜中的自動補償是如何工作的?

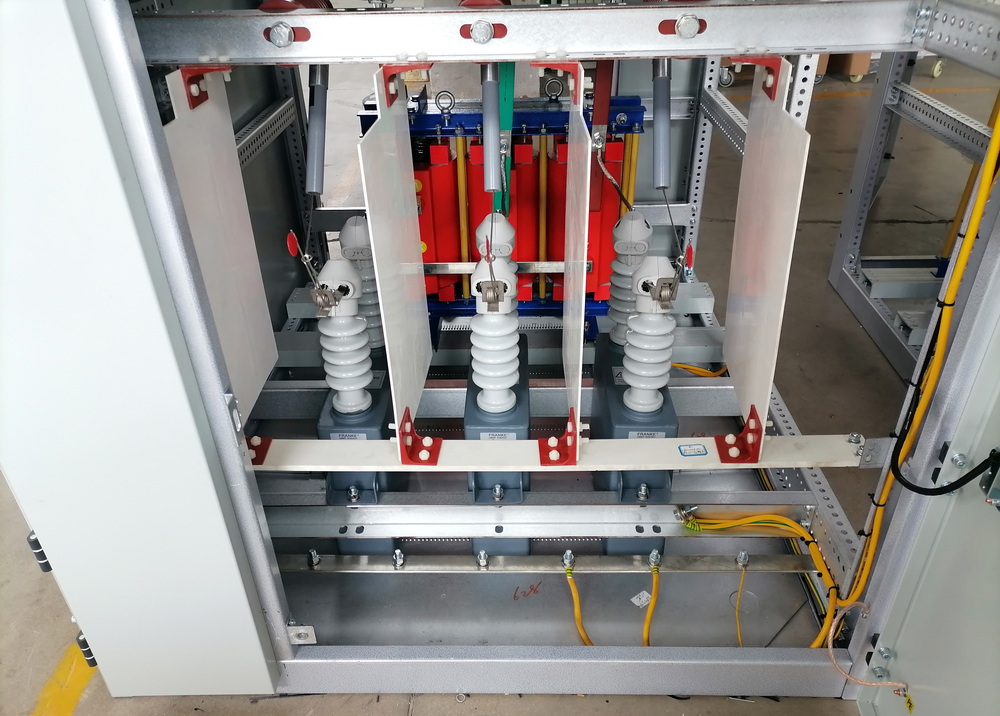

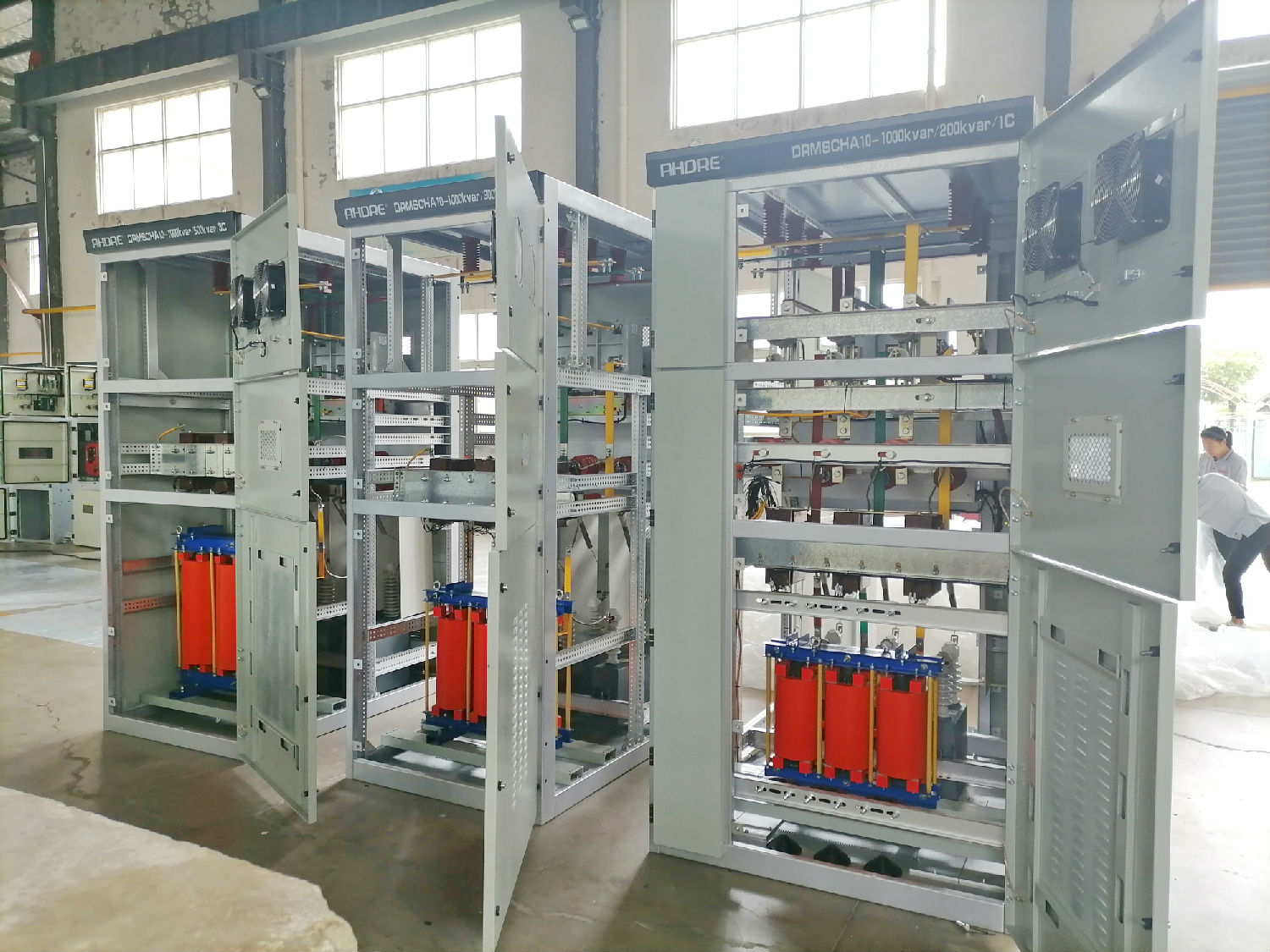

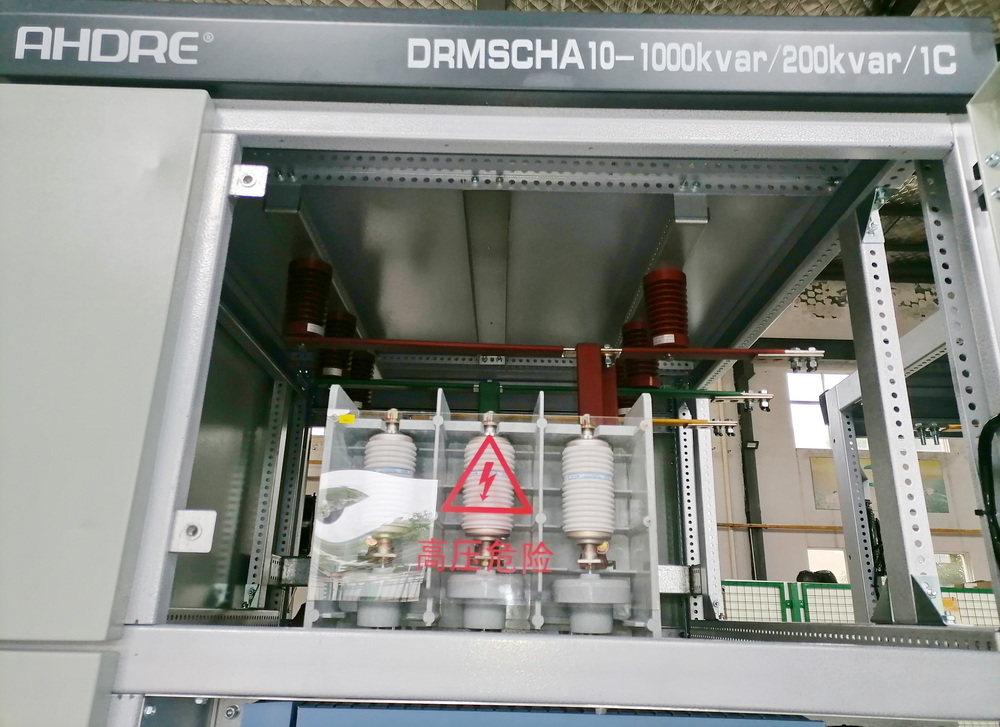

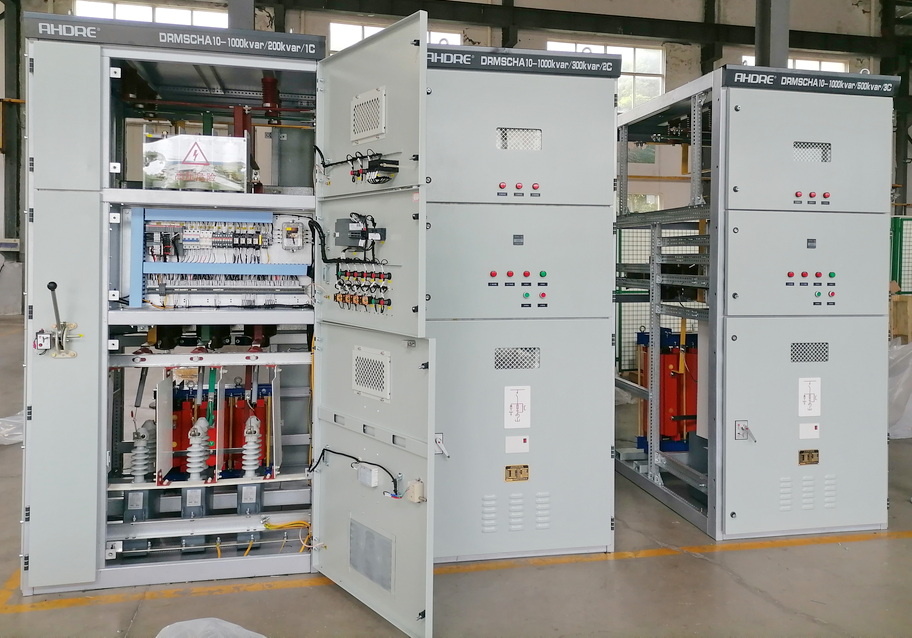

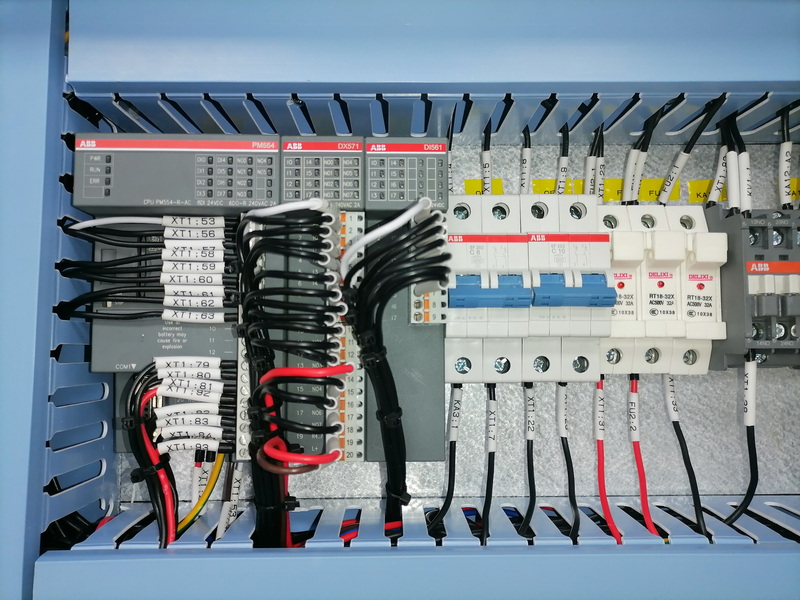

今天和您聊一聊得潤電氣10kV無功自動補償裝置的分補和共補方法。此次生產的補償總?cè)萘繛?000kvar.分別補償容量為200kvar,300kvar,500kvar共三臺。可以根據現場實際使用情況單補200,300或500.也可以共補500,800,1000kvar.實現自動補償功能。三臺柜內都有高壓真空接觸器,電容器,電抗器和電壓互感器,避雷器、帶電顯示器等主要元器件組成。唯一不同的是,第一臺為主柜,柜內采用先進的ABB無功功率因數控制器和隔離開關,能實時在線監測系統的無功功率因數,實時跟蹤投切,還可根據用戶要求配備RS232或485通訊接口。將整套無功補償裝置的運行數據上傳至監控系統。此種方式為10kV高壓無功自動補償裝置。
無功補償中的共補與分補
共補與分補,簡單說,是指補償裝置中,投切的是三相電容器還是單相電容器。傳統的接觸器,是三相一起動作的,就是說,吸合時,三相都吸合,斷開時,三相都斷開。這樣投切的電容器是三相電容器,對三相電路同時做補償,我們稱之為:“共補”,或者“合補”。
共補的優點:控制簡單,價格低廉,可靠性好,檢修維護方便。對補償控制器要求低。
共補的不足:在三相不平衡的場合,無法補償,或者越補越不平衡。
分補的優點:能對付不平衡的場合,補償精度高。
分補的不足:價格貴,控制復雜,線路復雜。檢修維護難度大。對補償控制器要求高。
得潤電氣生產的10kV無功自動補償裝置,可以達到分補和共補的共同特點。
得潤電氣還生產10kV高壓就地補償裝置和10kV高壓集中補償裝置。可以滿足您對無功功率調節的需求。歡迎來電來函洽談咨詢。
