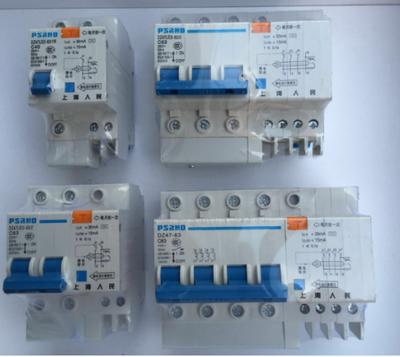

漏電保護裝置是低壓配電柜中常用的一種保護元器件，當發生漏電和觸電時，且達到保護器所限定的動作電流值時，就立即在限定的時間內動作自動斷開電源進行保護。漏電保護裝置主要按其保護功能和用途分類進行敘述，一般可分為漏電保護繼電器、漏電保護開關和漏電保護插座三種。下面詳細講解一下漏電保護裝置。

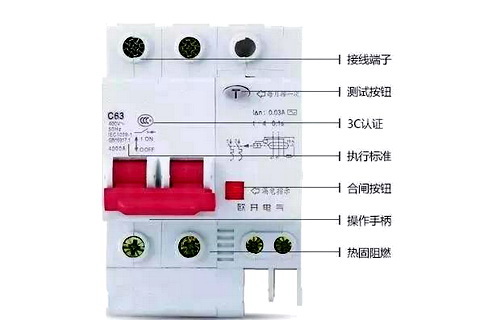

一、漏電保護裝置的結構組成

（1）檢測元件。由零序互感器組成，檢測漏電電流，并發出信號。

（2）中間環節。將微弱的漏電信號放大，按裝置不同（放大部件可采用機械裝置或電子裝置），構成電磁式保護器相電子式保護器。

（3）執行機構。收到信號后，主開關由閉合位置轉換到斷開位置，從而切斷電源，是被保護電路脫離電網的跳閘部件。

二、漏電保護裝置的原理

（1）當電氣設備發生漏電時，出現兩種異?，F(xiàn)象：一是，相電流的平衡遭到破壞，出現零序電流；二是，正常 時不帶電的金屬外殼出現對地電壓（正常時，金屬外殼與大地均為零電位）。

（2）零序電流互感器的作用漏電保護器通過電流互感器檢測取得異常訊號，經過中間機構轉換傳遞，使執行機構動作，通過開關裝置斷開電源。電流互感器的結構 與變壓器類似，是由兩個互相絕緣繞在同一鐵心上的線圈組成。當一次線圈有剩余電流時，二次線圈就會感應出電流。

（3）漏電保護器工作原理將漏電保護器安裝在線路中，一次線圈與電網的線路相連接，二次線圈與漏電保護器中的脫扣器連接。

三、注意事項

（1）漏電保護器適用于電源中性點直接接地或經過電阻、電抗接地的低壓配電系統。對于電源中性點不接地的系統，則不宜采用漏電保護器因為后者不能構成泄漏電氣回路，即使發生了接地故障，產生了大于或等于漏電保護器的額定動作電流，該保護器也不能及時動作切斷電源回路；或者依靠人體接能故障點去構成泄漏電氣回路，促使漏電保護器動作，切斷電源回路。但是，這對人體仍不安全。顯而易見，必須具備接地裝置的條件，電氣設備發生漏電時，且漏電電流達到動作電流時，就能在0.1秒內立即跳閘，切斷了電源主回路。

（2）漏電保護器保護線路的工作中性線N要通過零序電流互感器。否則，在接通后，就會有一個不平衡電流使漏電保護器產生誤動作。

（3）接零保護線(PE)不準通過零序電流互感器。因為保護線路(PE)通過零序電流互感器時，漏電電流經PE保護線又回穿過零序電流互感器，導致電流抵消，而互感器上檢測不出漏電電流值。在出現故障時，造成漏電保護器不動作，起不到保護作用。

（4）漏電保護器后面的工作中性線N與保護線(PE)不能合并為一體。如果二者合并為一體時，當出現漏電故障或人體觸電時，漏電電流經由電流互感器回流，結果又雷同于情況(3)，造成漏電保護器拒絕動作。
