中置式高壓柜的結構布置圖你都看懂了嗎？
發布日期：2019-07-25
掃一掃
來源：
瀏覽次數：325
中置式高壓柜是用于接受和分配電能并對電路實行控制、保護及監測。中置式高壓柜一般由四個隔室組成的，分別為繼電器室、斷路器手車室、電纜室、母線室。那么對于不同的中置式高壓柜的結構布置圖都能完全了解嗎？今天得潤電氣小編就一一給大家詳細了解一下。

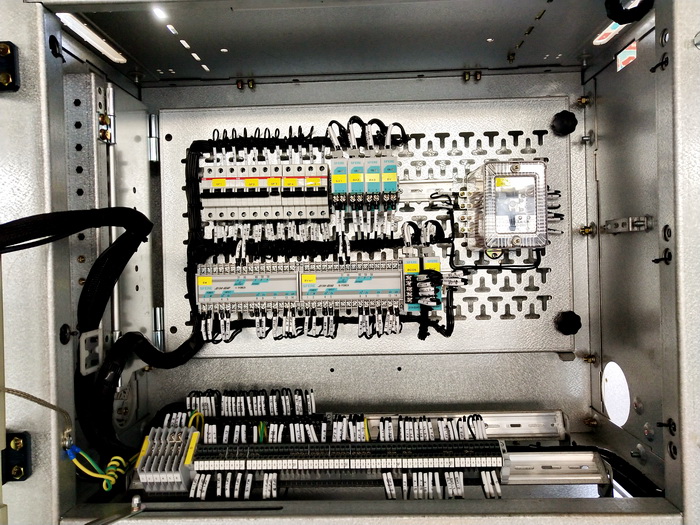

繼電器室：繼電器儀表室可安裝繼電保護元件、儀表、帶電監察指示器，以及特殊要求的二次設備。

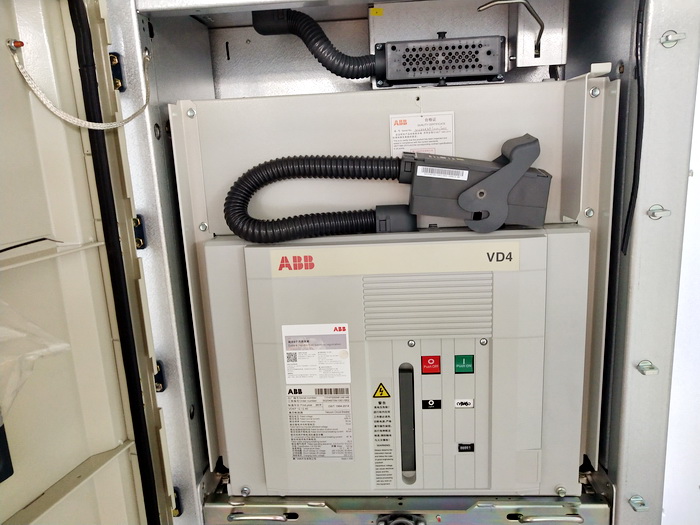

斷路器手車室：抽出式斷路器移開后，斷路器隔室內的靜觸頭被活門遮蔽，斷路器隔室被保護。 在斷路器室內，打開金屬活門檢查靜觸頭。

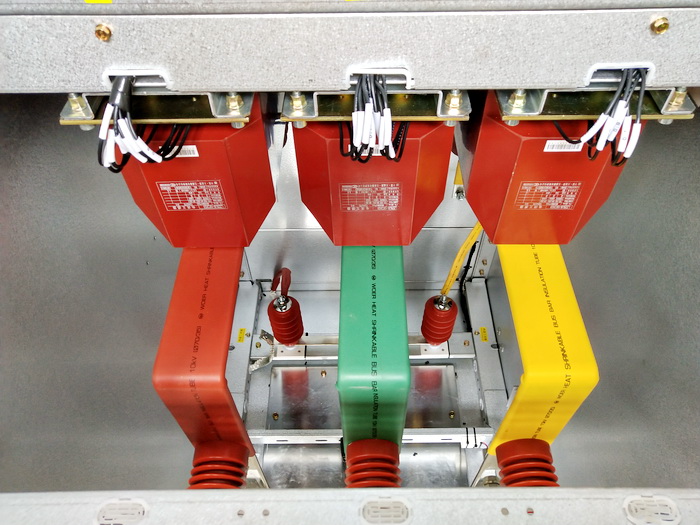

母線室：主母線、分支母線、螺栓等組成，墊塊母線與支母線的聯接型式。

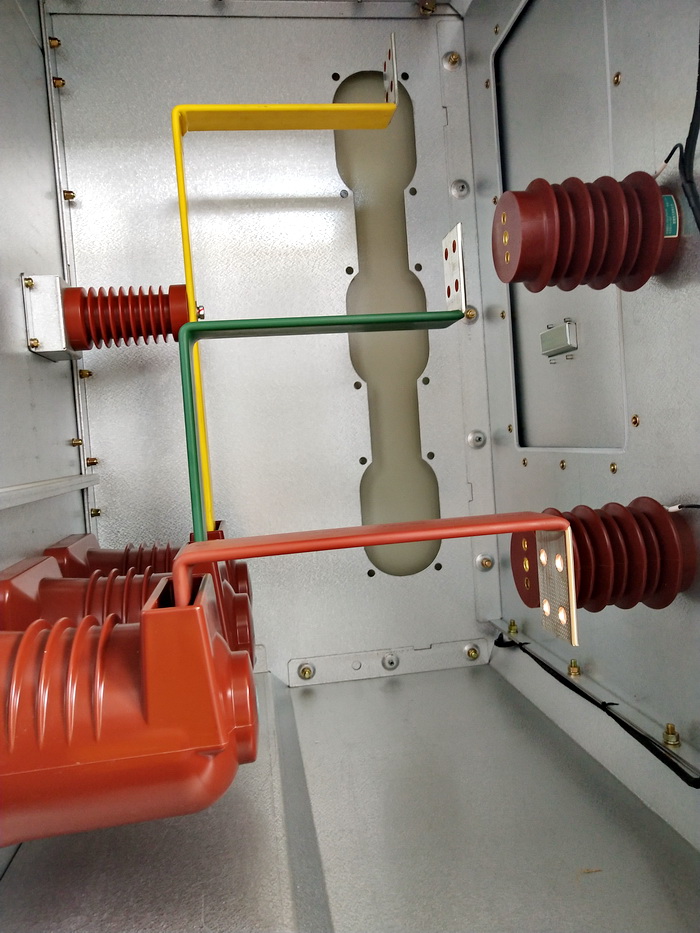

電纜室：電纜室空間較大，必要時每相可并接6根單芯電纜。
以下是10KV、20KV、35KV高壓柜的結構圖布置圖

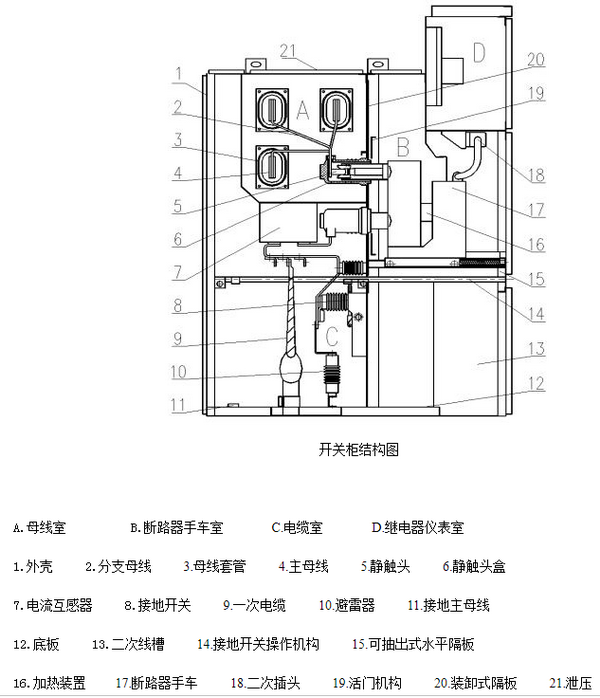

10KV高壓柜

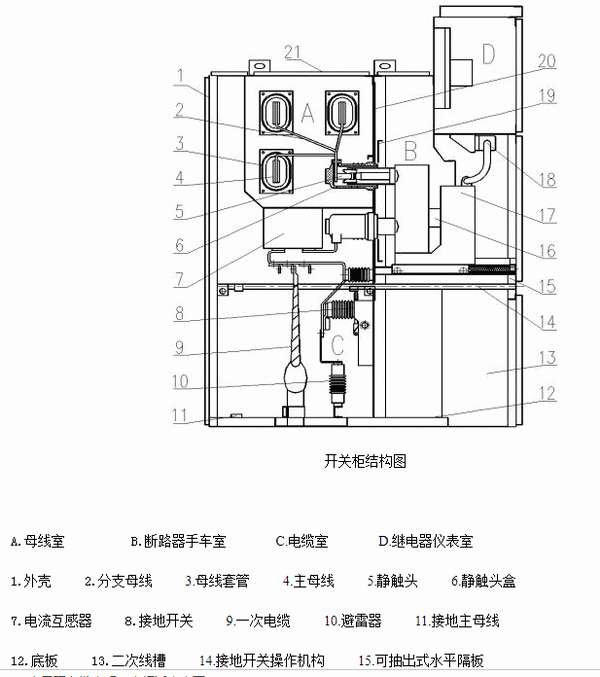

20KV高壓柜

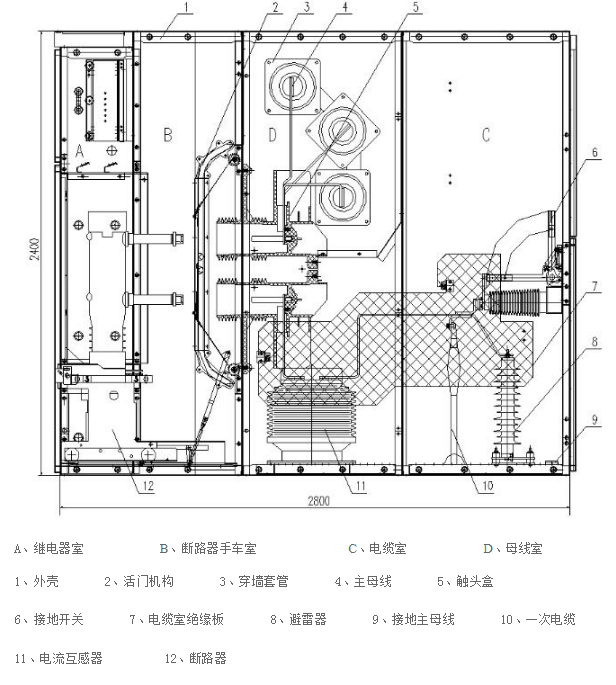

35KV高壓柜
以上就是今天分享的中置式高壓柜知識，覺得文章寫的不錯的朋友，可以分享給身邊需要的朋友！
