什么是旁路柜
發布日期：2017-03-14
掃一掃
來源：
瀏覽次數：172
高壓電動機在未進行調速改造之前，由電機上口的斷路器控制啟停，電動機直接與母線連接，定速運行。在進行變頻調速改造后，電動機與母線之間除了原來的高壓斷路器外，還增加了一套高壓變頻調速裝置。隨著變頻器使用的增多，工程技術人員發現當變頻器出現故障，需要檢修時，電機就不得不停下來，不能滿足現場連續生產的要求。為此，工程技術人員又在變頻器和電機、母線之間增加了一套切換裝置，以滿足電機連續運轉的要求,所以就設計出了旁路柜。 根據切換開關的不同，變頻器的旁路方案分為手動旁路方式與自動旁路方式，也就是說分為手動旁路柜和自動旁路柜。

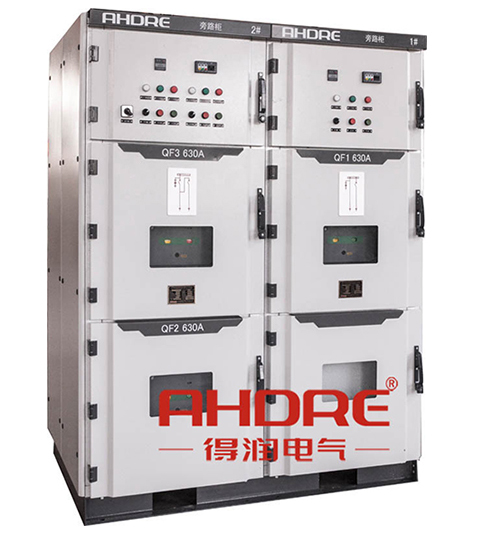

安徽得潤電氣技術有限公司設計的ACS580MV旁路柜，系3.6~12kV三相交流50(60)Hz旁路供電裝置。主要用于發電廠、水廠、工礦企事業電動機變頻柜的旁路。性能滿足GB3906、IEC298等標準要求，具有防止誤分合斷路器、接觸器、隔離開關等、防止誤入帶電隔室等“五防”聯鎖功能，既可配用真空斷路器，又可配用真空接觸器實現自動旁路方案，還可以配用隔離開關實現手動旁路方案。實為一種性能優越的中壓變頻旁路裝置。
