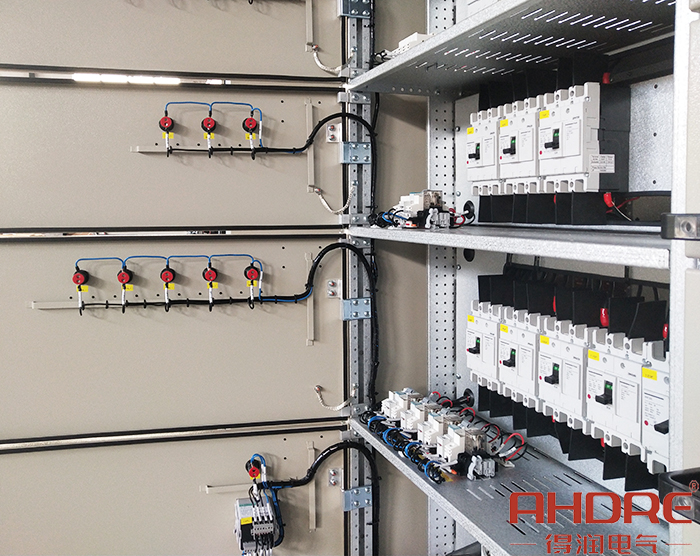

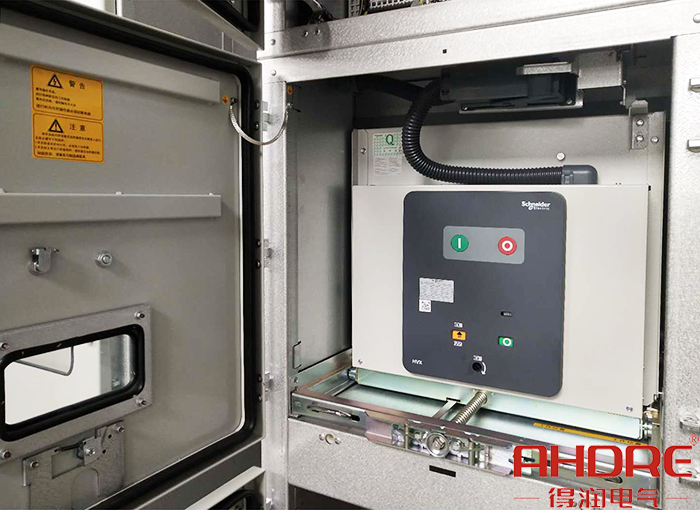

斷路器是高低壓配電柜中常見的一次設備，能夠關合、承載和開斷正常回路條件下的電流并能在規定的時間內關合、承載和開斷異?；芈窏l件下的電流的開關裝置。斷路器按其使用范圍分為高壓斷路器與低壓斷路器。

一、斷路器型號

（1）按額定電流分：1、2、3、4、5、6、10、16、16、20、25、32、40、50、60、63、100（安培）；

（2）按極數分:單極、二極、三極、四極；

（3）按脫扣形式分：C型、D型。

二、斷路器規格

（1）N---分斷能力，N為6000A，H為10000A，L為15kA；

（2）C---脫扣曲線，B為電子保護，C為配電保護，D為動力保護；

（3）20A---額定電流，有1、2、4、6、10、16、20、25、32、40、50、63A；

（4）2P---極數，有1、2、3、4極。

三、斷路器的參數的選擇

1、一般選擇參數的方法

（1）根據用途選擇斷路器的型式及極數；根據工作電流選擇斷路器的額定電流；根據需要選擇脫扣器的類型，附件的種類和規格。

（2）采用斷路器作為多臺電動機的短路保護時，瞬時脫扣器的整定電流為1.3倍一臺電動機的啟動電流再加上其余電動機的工作電流。

（3）采用斷路器作為配電變壓器低壓側總開關時，其分斷能力應大于變壓器低壓 側的短路電流值，脫扣器的額定電流不應小于變壓器的額定電流，短路保護的整定電流一般為變壓器額定電流的6-10倍；過載保護的整定電流等于變壓器的額定電流。

（4）初步選定斷路器的類型和等級后，還要與各級開關的保護特性進行配合，以免越級跳閘，擴大事故范圍。

2、低壓斷路器的選擇方法

（1）由線路的計算電流來決定斷路器的額定電流；

（2）斷路器的短路整定電流應避免線路的正常工作啟動電流；

（3）按線路的大短路電流來校驗斷路器的分段能力；

（4）按線路的小短路電流來校驗斷路器動作的靈敏性。

斷路器的種類是很多的，不同的線路負載選擇的類型也是不同的。若無法匹配合適的電流規格，則無法起到保護作用，所以斷路器型號的選擇是很重要的。
