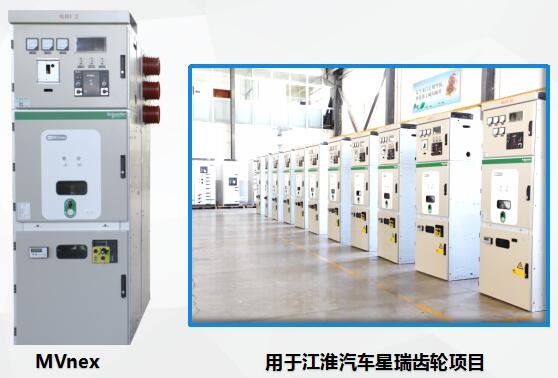

MVnex中壓開關柜——室內成套開關柜，施耐德研發，得潤電氣生產
發布日期：2019-04-19
掃一掃
來源：
瀏覽次數：153

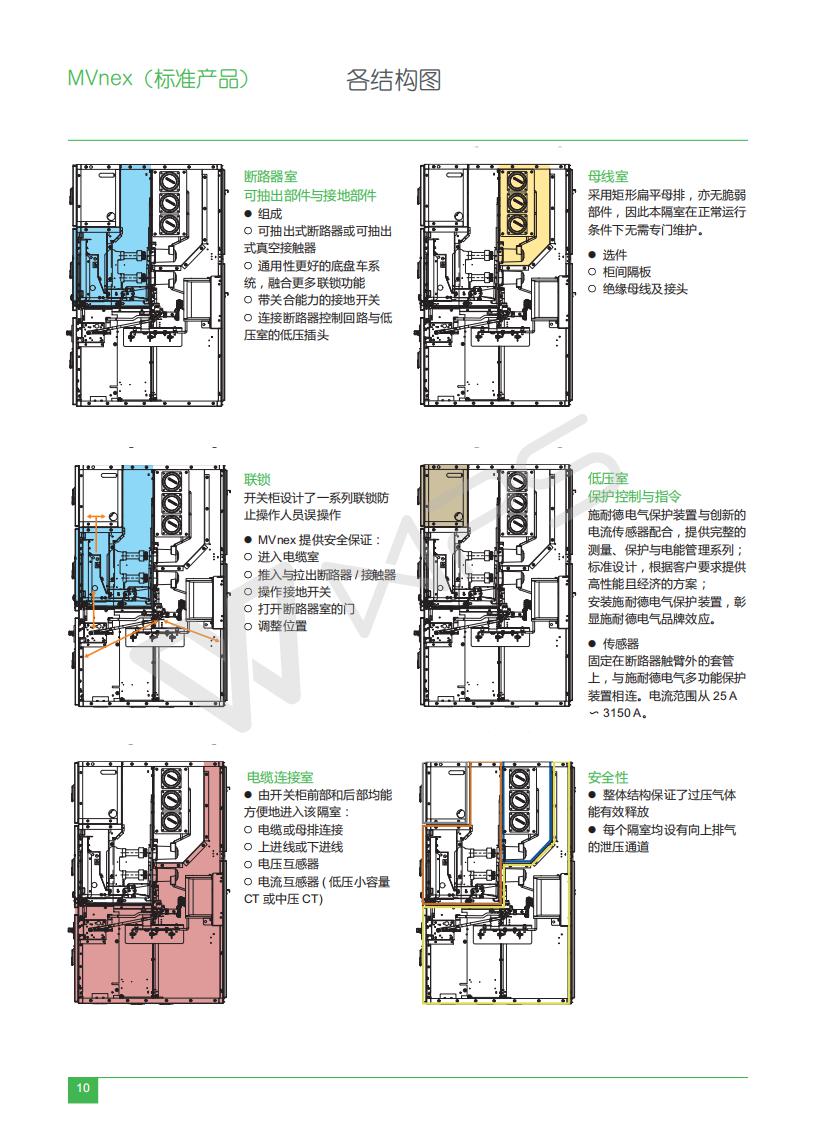

MVnex 中壓開關柜安徽得潤電氣自主生產的施耐德授權柜，MVnex 中置式中壓開關柜產品十分安全可靠，柜體采用了全新的結構設計，實現完善的五防機械聯鎖功能。其防反轉手柄的設計，能有效防止誤操作;高強度鉚釘及螺栓固定和2mm厚敷鋁鋅鋼板強化了柜體的強度和硬度，可確保柜體安全;更高的防內燃弧水平和分?jǐn)嗄芰Γ苡行Т_保人身安全。其核心元件配置了最先進技術和功能的真空斷路器EV12s，通過精確地設計，確保了柜體與斷路器的高安裝精度和可靠性能。MVnex 還延續了施耐德電氣特有的接地開關及操作盒設計，具有強大的功能集合。操作上，MVnex 更為簡便，擁有鮮明指示標識，可以就地操作，底盤車系統通用性更高，能快速完成斷路器更換。此外，它的電纜室空間亦十分寬敞，電纜接線高度達720mm，更加滿足國內用戶的使用習慣。

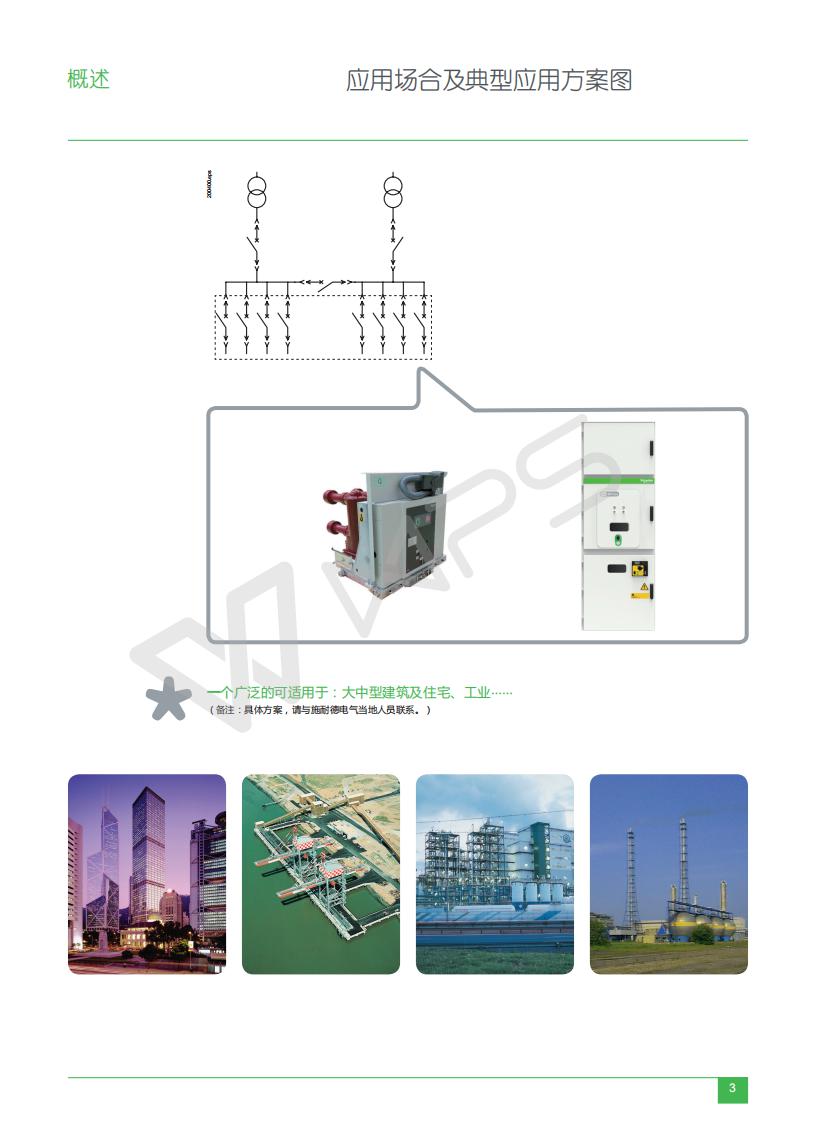

MVnex 中壓開關柜可廣泛用于酒店、醫院、辦公樓等商業建筑及民用住宅，電信、機場、軌道交通等基礎設施，以及電子、食品、造紙等輕工業項目。

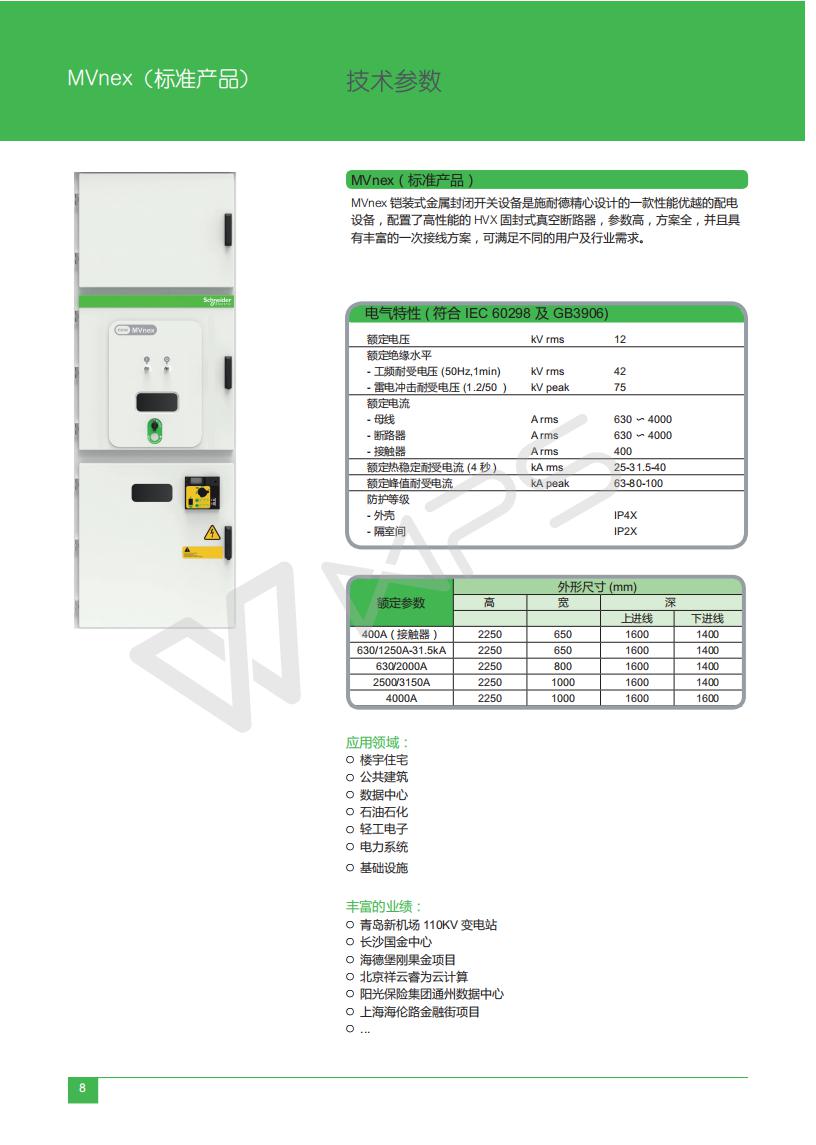

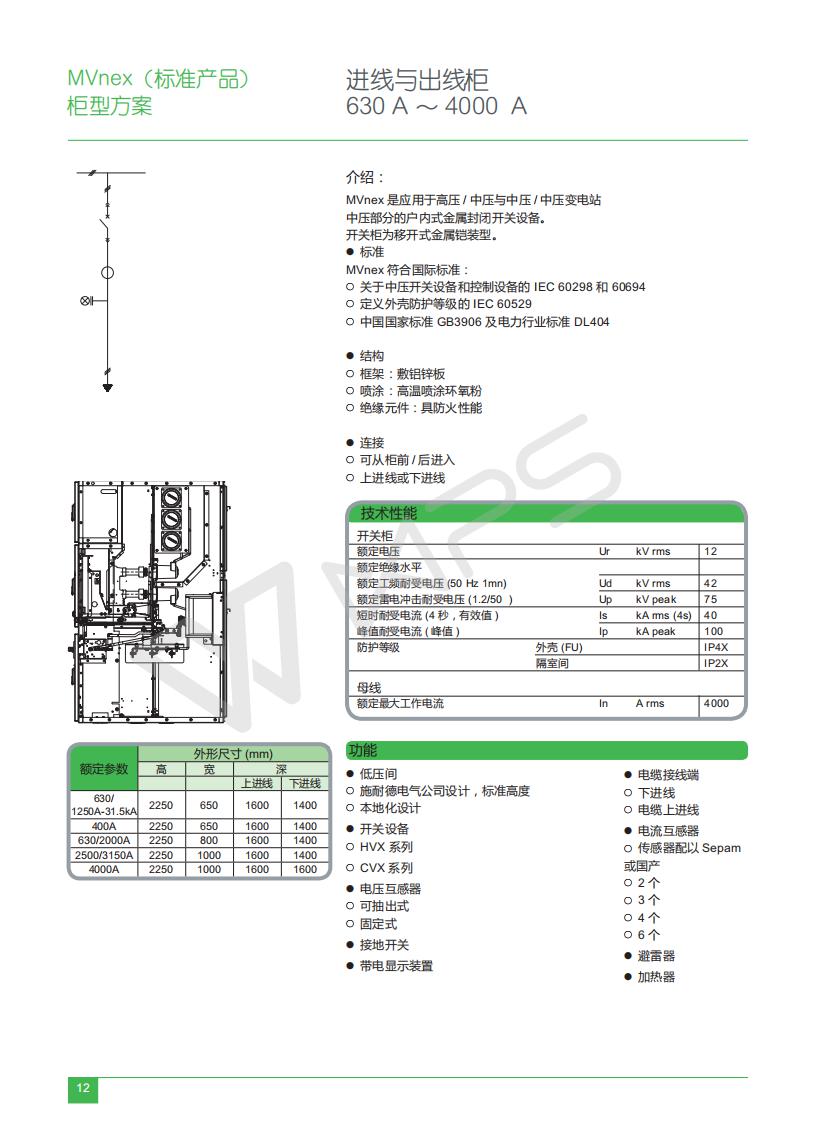

特性
額定電壓：12kV
# 額定絕緣水平：
> 工頻耐受電壓（50Hz，1min）：42kV
> 雷電沖擊耐受電壓（1.2/50 μs）：75kV
> 額定短時耐受電流（4s）：25－31.5－40kA
> 額定峰值耐受電流：63－80－100kA
> 內部燃弧水平：31.5kA/1s；40kA/1s
> 接地開關：31.5kA/4s；40kA/4s

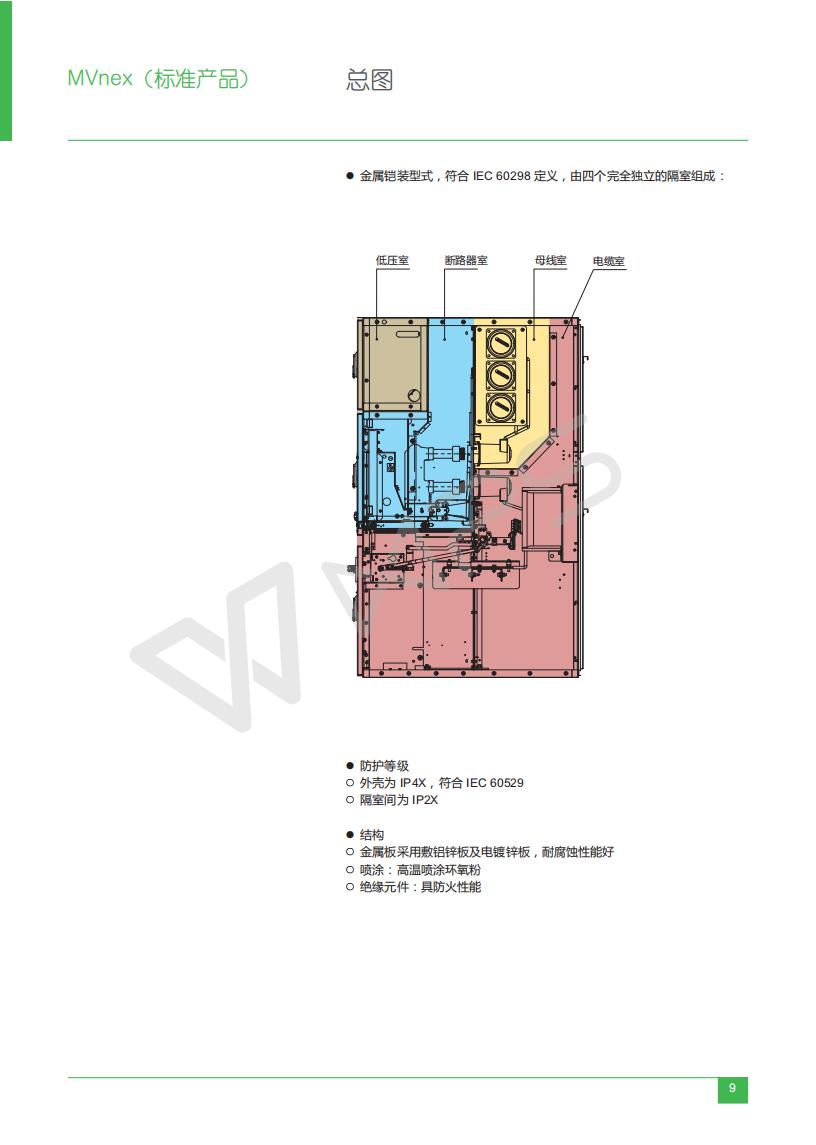

# 防護等級：
> 外殼：IP4X
> 隔室：IP2X

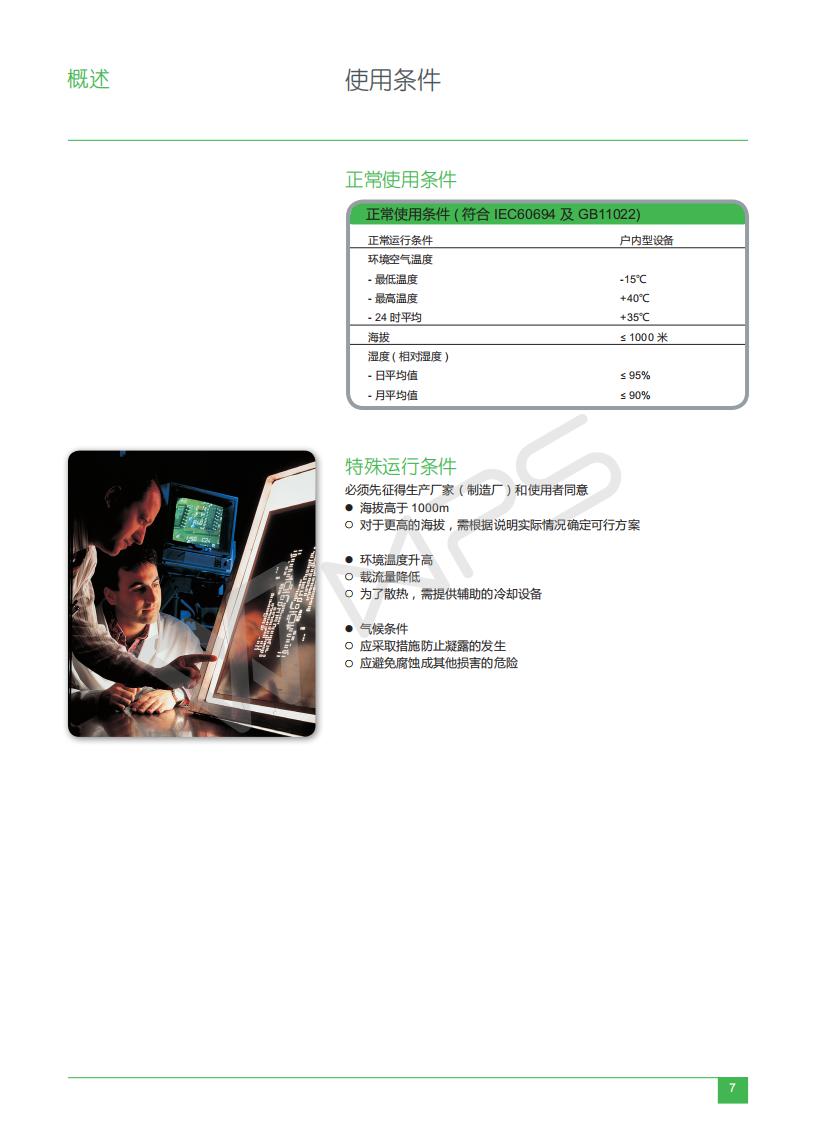

# 使用環境：
> 運行溫度：－15～40℃
> 海拔：≦1000m
> 濕度：24小時95％ 1個月90％
# 額定絕緣水平：
> 工頻耐受電壓（50Hz，1min）：42kV
> 雷電沖擊耐受電壓（1.2/50 μs）：75kV
> 額定短時耐受電流（4s）：25－31.5－40kA
> 額定峰值耐受電流：63－80－100kA
> 內部燃弧水平：31.5kA/1s；40kA/1s
> 接地開關：31.5kA/4s；40kA/4s
# 防護等級：
> 外殼：IP4X
> 隔室：IP2X
# 使用環境：
> 運行溫度：－15～40℃
> 海拔：≦1000m
> 濕度：24小時95％ 1個月90％
優勢

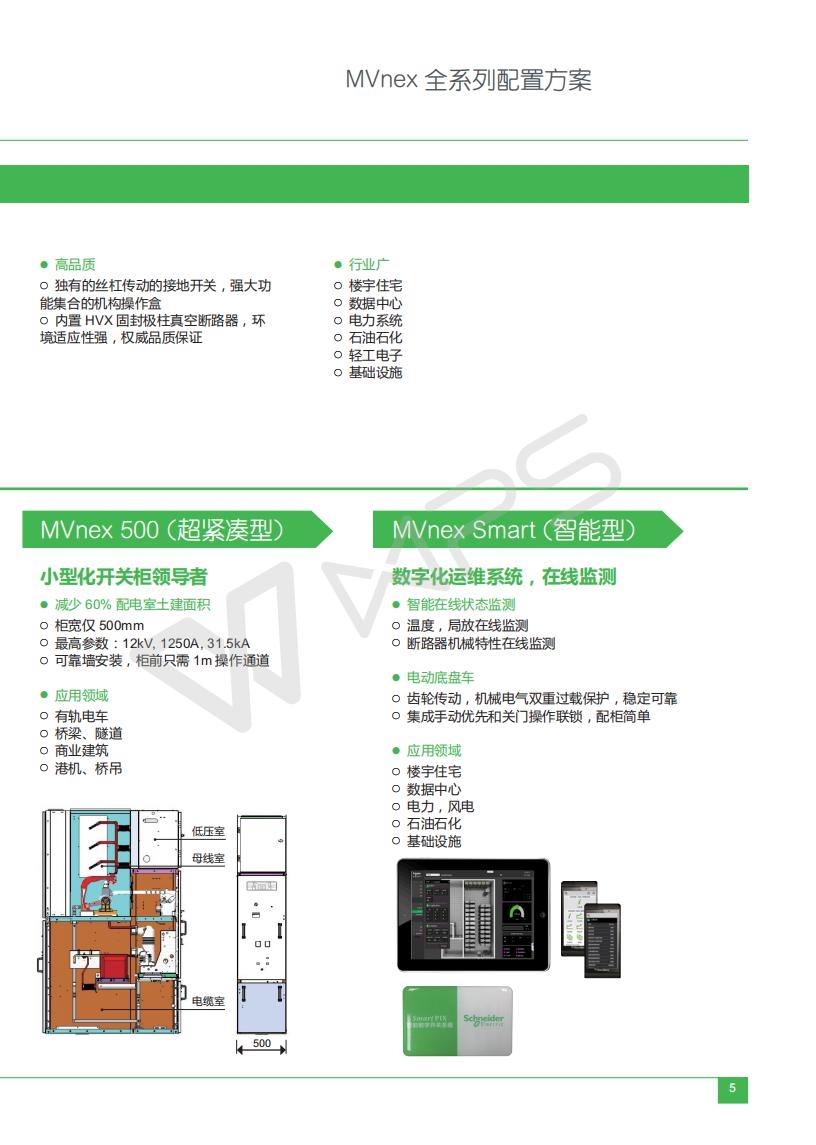

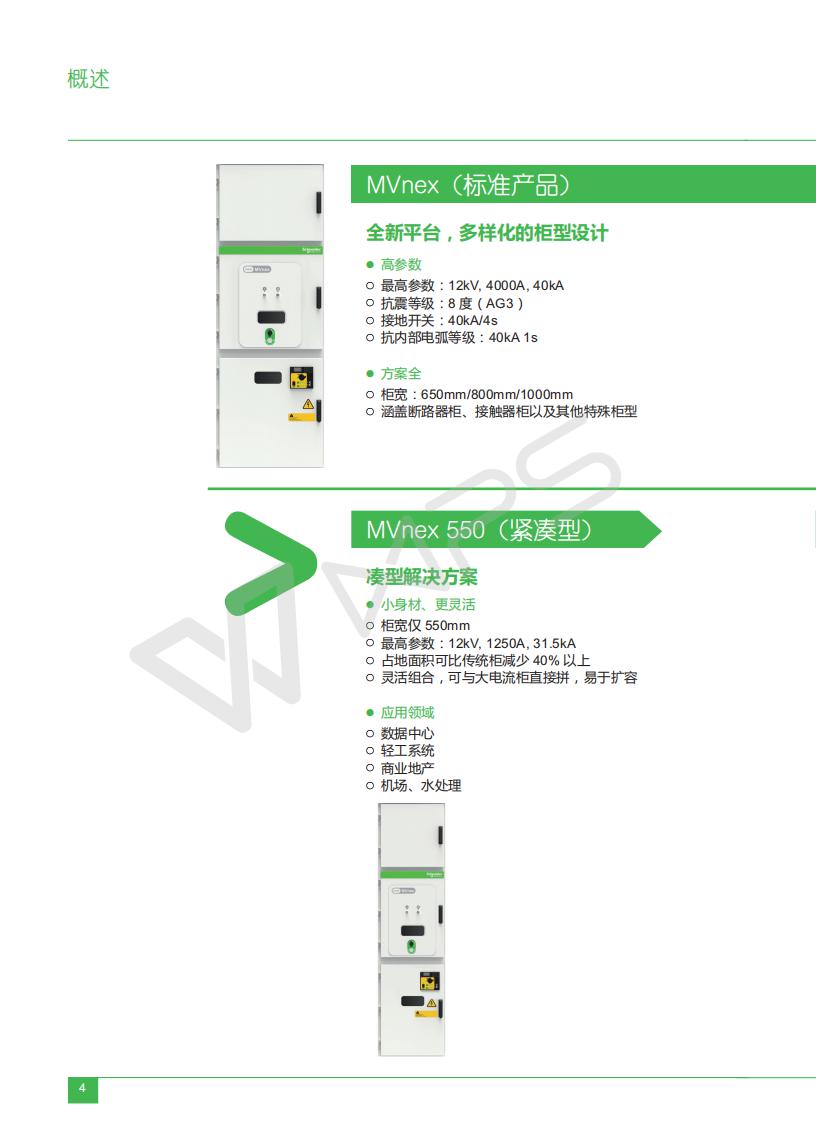

# 全新的“1+3”模式，更加豐富的選擇
MVnex（標準產品）
+
MVnex 550（緊湊型）
MVnex 500（超緊湊型）
MVnex Smart（智能型）

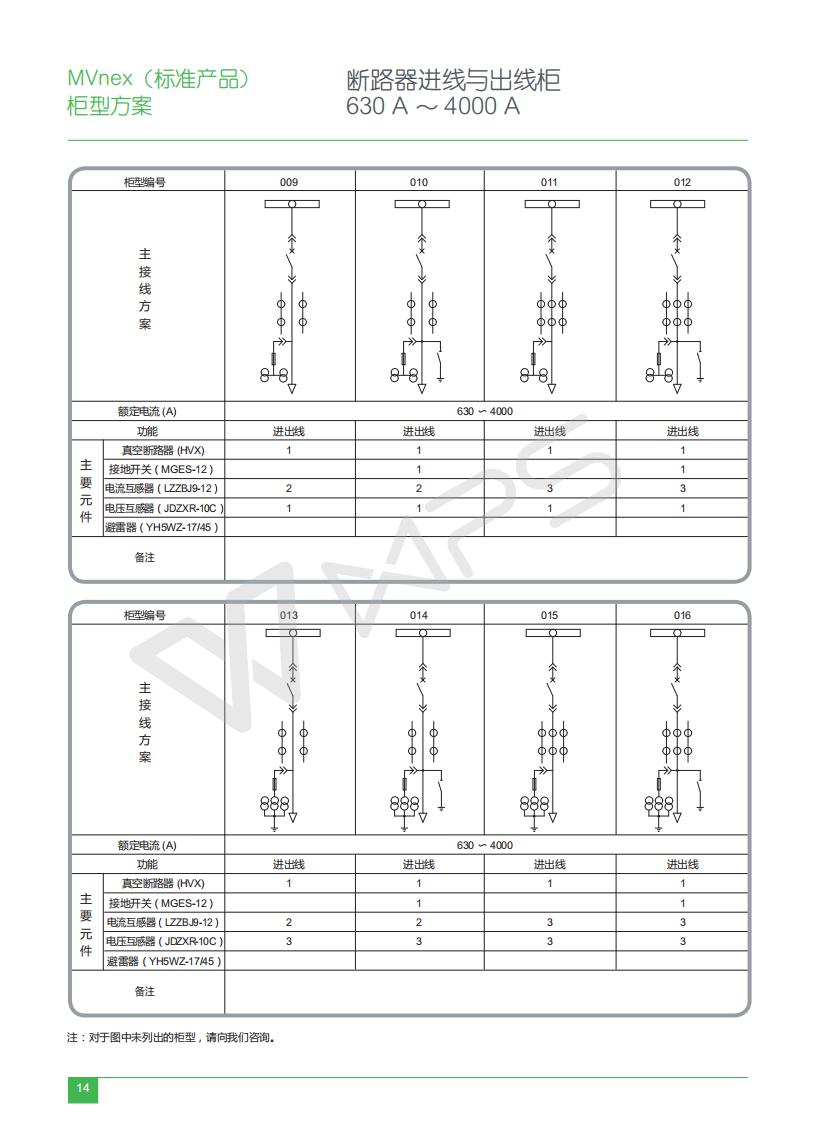

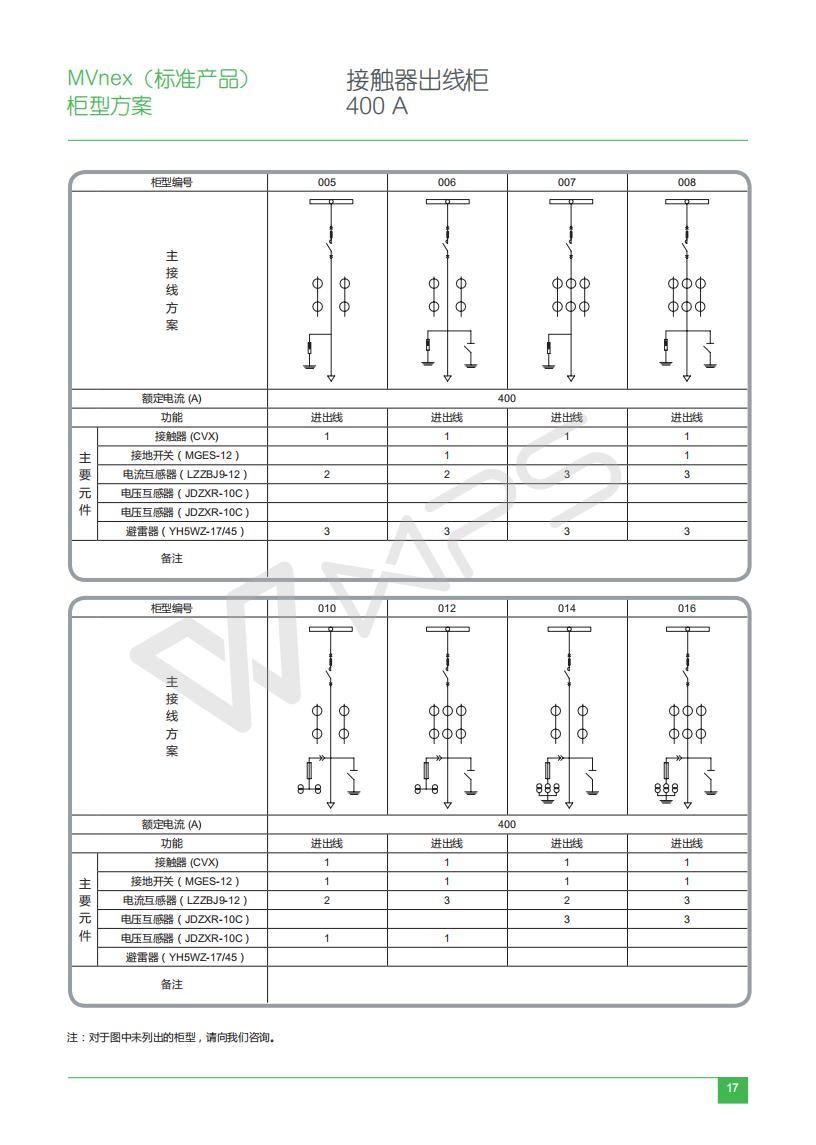

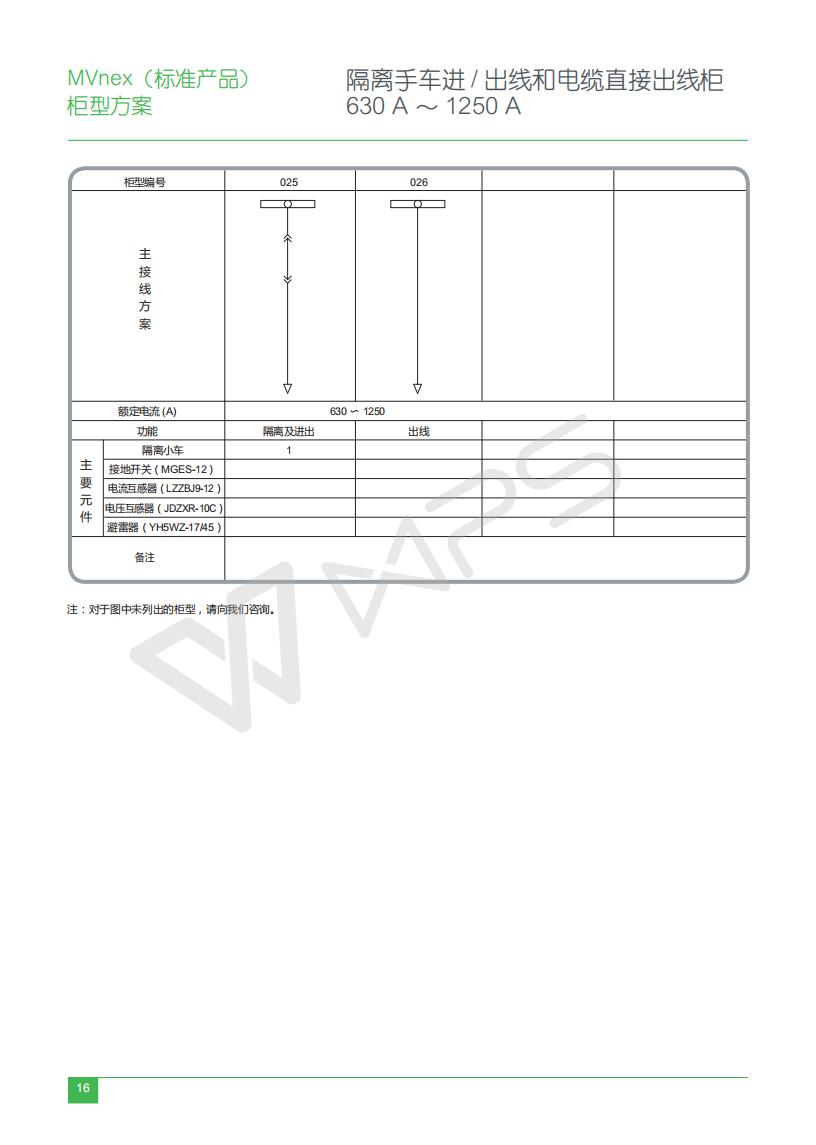

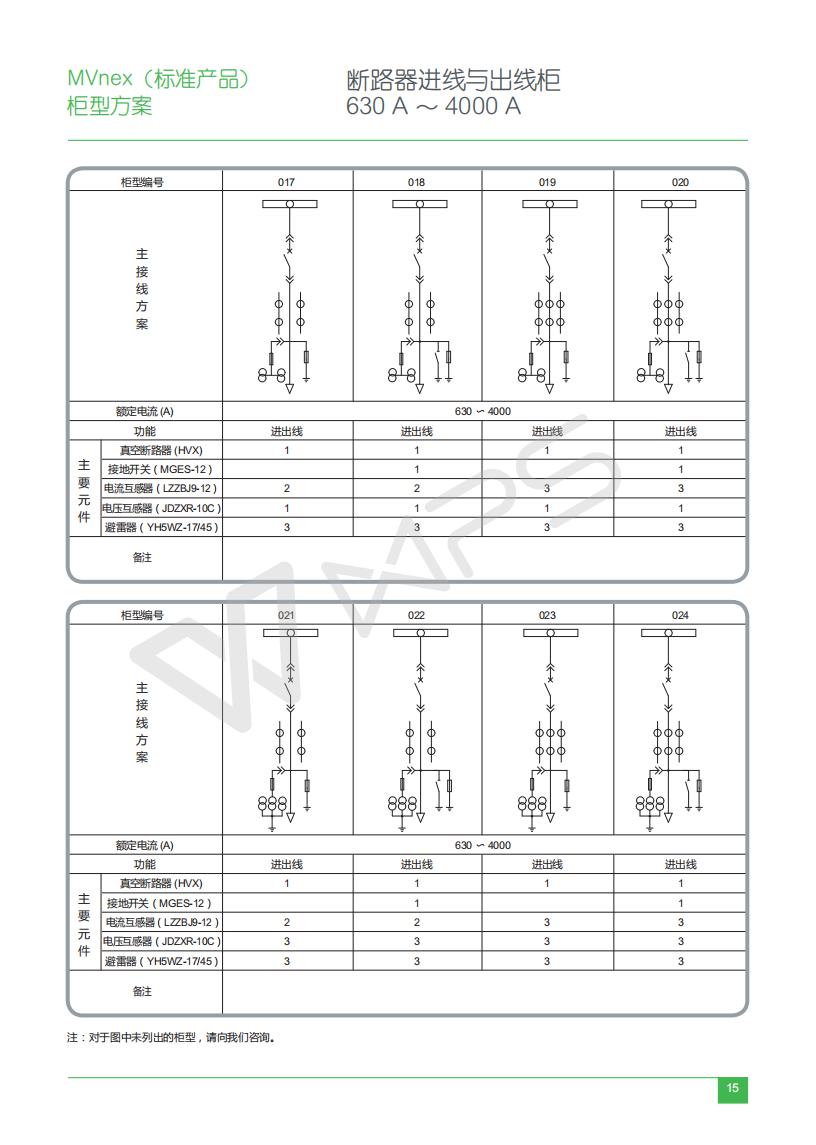

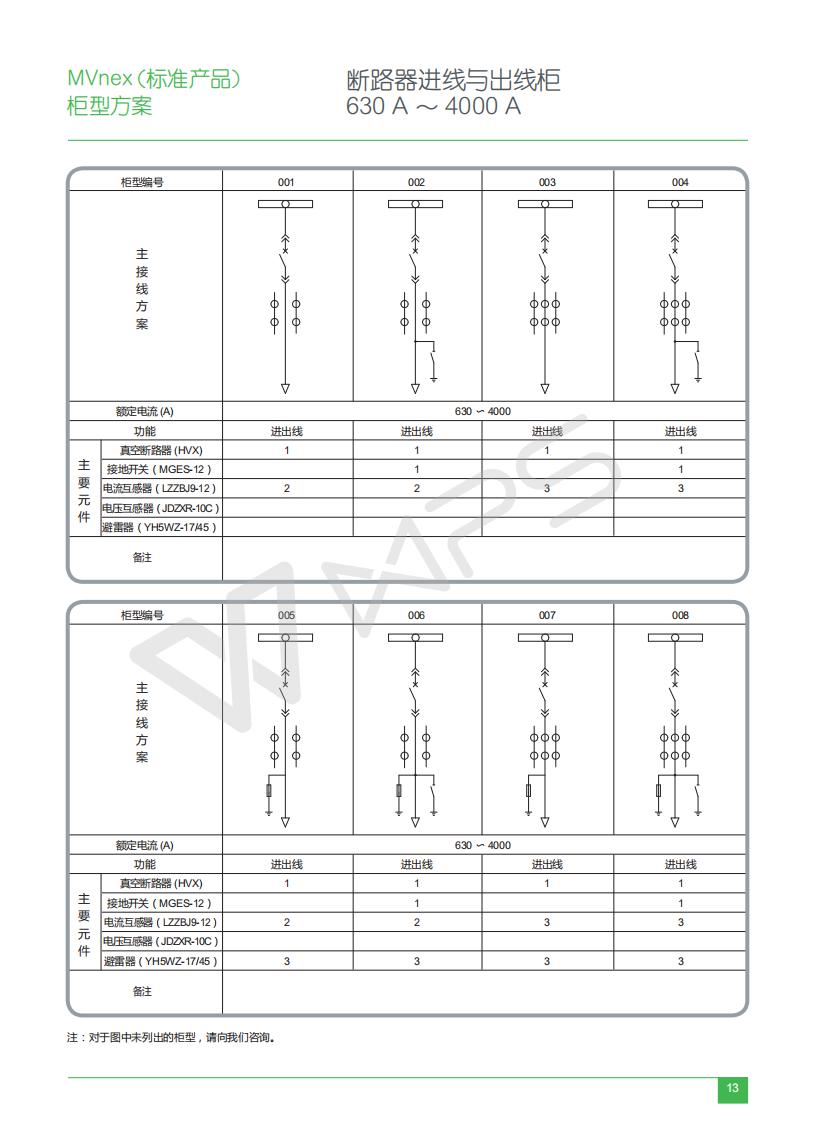

# 涵蓋斷路器柜和接觸器柜以及其他特殊柜型，滿足不同行業需求
# 全面而獨特的設計理念，巧妙實現五防聯鎖，實現更高的電氣性能和安全水準
# 獨有的絲杠傳動的接地開關，強大功能集合的機構操作盒
# 內置HVX 固封極柱真空斷路器，環境適應性強，權威品質保證
