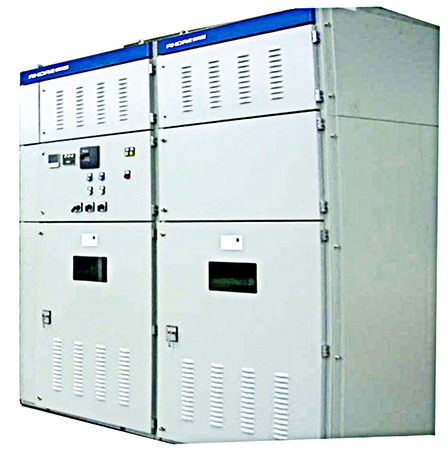

SVC高壓動態無功補償裝置是目前電力系統中應用最多、最為成熟的動態并聯補償設備，也是一類較早得到應用的FACTS設備。裝置是綜合應用現代電力電子技術、電能控制技術、以及自動化技術而研制開發的高科技產品，是一種能夠?yàn)殡娏ο到y(tǒng)快速而連續地提供容性和感性無功功率的電力電子裝置，主要應用于3~35kV的交流電力系統中，與系統并聯連接，可根據系統需要動態連續提供無功功率，消除諧波，能改善用戶的電壓質量，減少電壓波動及電壓閃變。裝置有動態連續的無功功率補償和諧波抑制的雙重功能。

本裝置技術先進、性能卓越、運行可靠，已經被廣泛地應用于電氣化鐵路、電力工業、冶金、鋼鐵、石油、化工、輕工、建材、水泥、造船、港口等行業中。

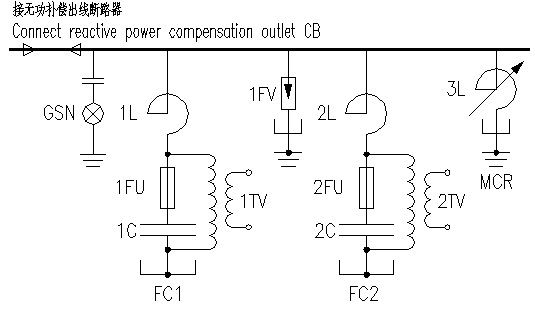

FC+MCR型SVC (固定電容+磁閥式可控電抗器型動態無功補償裝置）

FC+MCR型SVC是將固定電容器組與磁閥式可控電抗器并聯接入補償點，其中電容支路為固定連接，MCR可通過控制晶閘管的導通角來改變控制繞組中直流電流的大小，用來改變電抗器的飽和度，從而平滑連續地調節可控電抗器的容量。實際應用中，常用一組或幾組濾波通道（LC或LCR)來取代單純的電容支路。

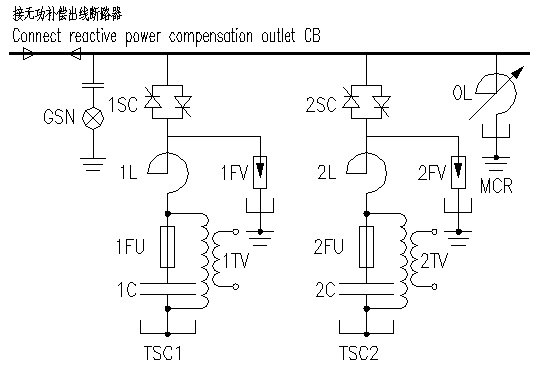

TSC+MCR型SVC (晶閘管投切電容+磁閥式可控電抗器型動態無功補償裝置)

TSC+MCR型SVC是將幾組晶閘管投切電容器與磁閥式可控電抗器并聯接入補償點，其中晶閘管投切電容器可根椐系統的無功需求進行分級粗調，以閥控電抗器進行無功的細調，此種組合具備更好的靈活性，并有利于減少損耗。

(機械開關投切電容+磁閥式可控電抗器型動態無功補償裝置）

MSC+MCR型SVC是將幾組機械開關投切電容器與磁閥式可控電抗器并聯接入補償點，其中機械開關投切電容器可根椐系統的無功需求進行分級粗調，以閥控電抗器進行無功的細調，此種組合適合要求不高、電容投切不頻繁的場合，這樣利于降低成本及損耗。

可控電抗器采用新型磁閥式可控電抗器，體積小，低噪音，控制較相控電抗器簡單，諧波產生量遠小于相控電抗器，設備運行穩定性和可靠性高，且具有快速響應特性，控制響應時間小于20ms；

采用光纖觸發技術，實現一次系統和二次系統隔離，解決干擾問題，做到了高可靠性和可控制性；

控制器可靠性高，抗干擾性好，采用高集成度、高可靠性的PC104工業控制計算機，工作頻率最高可達233MHz，平均無故障運行時間大于20萬小時；

基于數字信號處理芯片（DSP)數據采集速度快、精度高，能保證無功測量計算的準確性和可靠性；

智能化無功綜合控制策略，采用智能化、科學分區圖法，實現容性和感性無功補償?shù)倪B續控制，有效的避免了振蕩，同時還提供多種控制策略，可按時間、無功大小等控制方案可供選擇；

完善的閉鎖保護功能，主變保護動作跳閘閉鎖裝置操作指令、電容器保護動作閉鎖裝置操作指令、主變本體或有載調壓開關輕瓦斯動作閉鎖指令、系統電壓異常時閉鎖所有操作指令、晶閘管閥組出現拒動閉鎖所有操作指令等完善的保護系統，可保證整套裝置安全運行；

設計制造中運用了諸如電力系統電磁暫態仿真技術、光電觸發晶閘管技術、監控保護晶閘管工作狀態技術、晶閘管閥串同步工作篩選測試技術、高壓晶閘管閥體壓制結構技術、靜態動態均壓技術等，各技術的運用，增加了裝置運行的高可靠性和穩定。

我們將提供最完善的售前、售中和售后的技術支持與服務

為客戶進行負荷流程分析，提供量身訂做的優質產品；

為客戶提供背景諧波測試，安裝位置現場測量，系統容量估算方案；

為客戶提供完善的系統設計方案，包括SVC配置、諧波抑制、設備容量確定、損耗及成本評估；

為客戶提供現場指導安裝，現場調試及現場代運行，待設備運行正常以后再交付用戶使用；

為客戶提供全面的培訓服務，派遣資深專家現場培訓指導，指導培訓對象理論結合實際及現場實際操作。
