35KV高壓柜是用于電力系統發電、輸電、配電、電能轉換和消耗中其通斷、控制或保護的作用。柜體結構是由儀表室、斷路器室、母線室、電纜室組成的，其中的斷路器室又可以稱為手車室，用來開、斷合電路的，并可以保護線路和設備不因故障損壞。今天就來了解斷路器手車的具體操作流程。

一、斷路器手車裝入柜內的操作

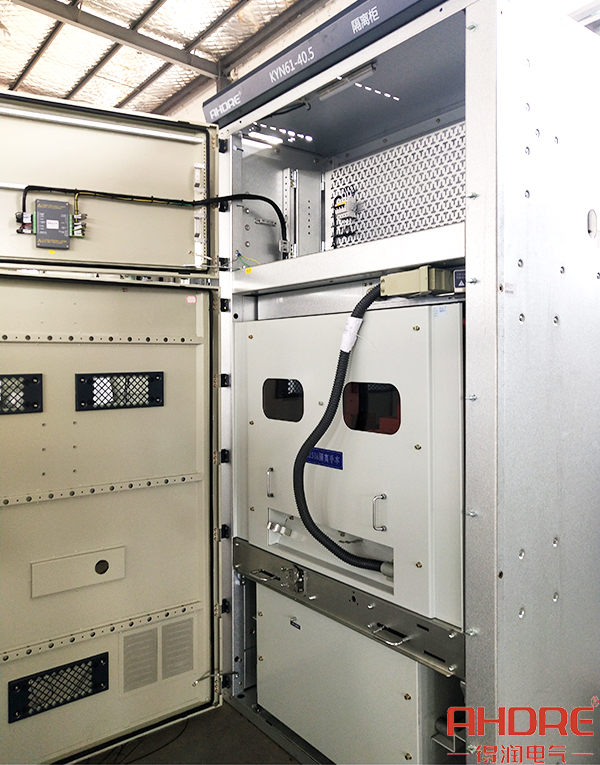

在操作前應確認斷路器室內清潔、無異物、活門處于關閉狀態。斷路器手車準備從柜外推入柜內前，應檢查斷路器是否完好，有無漏裝部件。然后將斷路器手車裝在轉運車上并鎖好，并把斷路器手車升到合適位置，將轉運小車前部定位稍定插入柜體側板插口，再講裝運車與柜體鎖定之后，打開斷路器小車的鎖定鉤，將小車平穩推入柜內同時鎖定。當確認已經斷路器手車與柜體鎖定好之后，解除轉運車與柜體的鎖定，將轉運車推開。

二、斷路器手車在柜內的操作

當轉入柜體后，即處于柜內斷開或試驗位置。若將斷路器投入運行，首先使斷路器手車處于試驗位置，應將輔助回路插頭查到相應的插座上，并緊扣鎖片，若通電則儀表室面板上試驗位置指示燈亮，此時可在主回路未接通的情況下對斷路器進行時電氣操作試驗。若想繼續操作，首先必須把所有柜門關好，用鑰匙插入門鎖孔，把門鎖好，并確認斷路器處于分閘狀態。此時可將斷路器操作搖把插入孔內，并順時針搖轉直到聽見清脆的輔助開關切換聲，同時工作位置指示燈亮，說明主回路接通，可通過控制回路進行合、分操作。

三、取出斷路器手車的操作

首先應確定斷路器手車已處于試驗位置，拔出插頭，將插頭外幣的開口吊耳掛緊在斷路器手車面板上的固定螺栓上，然后將運轉手車推至柜前，并將手車解鎖向外拉出。當手車完全進入轉運車并確認鎖定后，接觸轉運車與柜體的鎖定，把轉運車?yán)鲞m當位置。

高壓柜的斷路器在通過手車進行推入和拉出時，以上的操作步驟是需要正確使用的，避免誤操作而導致斷路器損壞等故障。尤其當手車推入到工作位置時，應確認接地開關是處于分閘狀態，否則下一步操作則無法完成。
