---技術部：干康

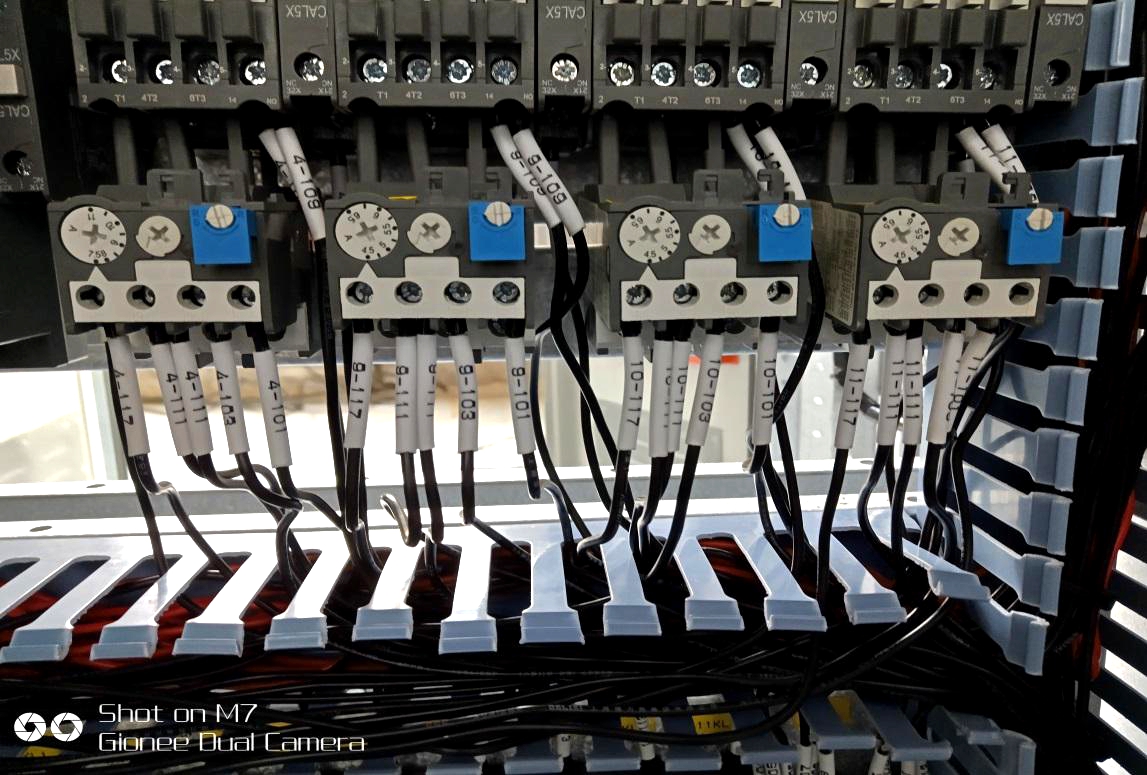

熱繼電器，我們電氣行業簡稱它為熱繼，是用于電機等用電設備熱過載保護，其構造由主回路熱元件和控制回路觸點組成，原理是通過主回路的熱響應帶動控制回路觸點動作，從而通過切斷控制回路去保護用電設備。

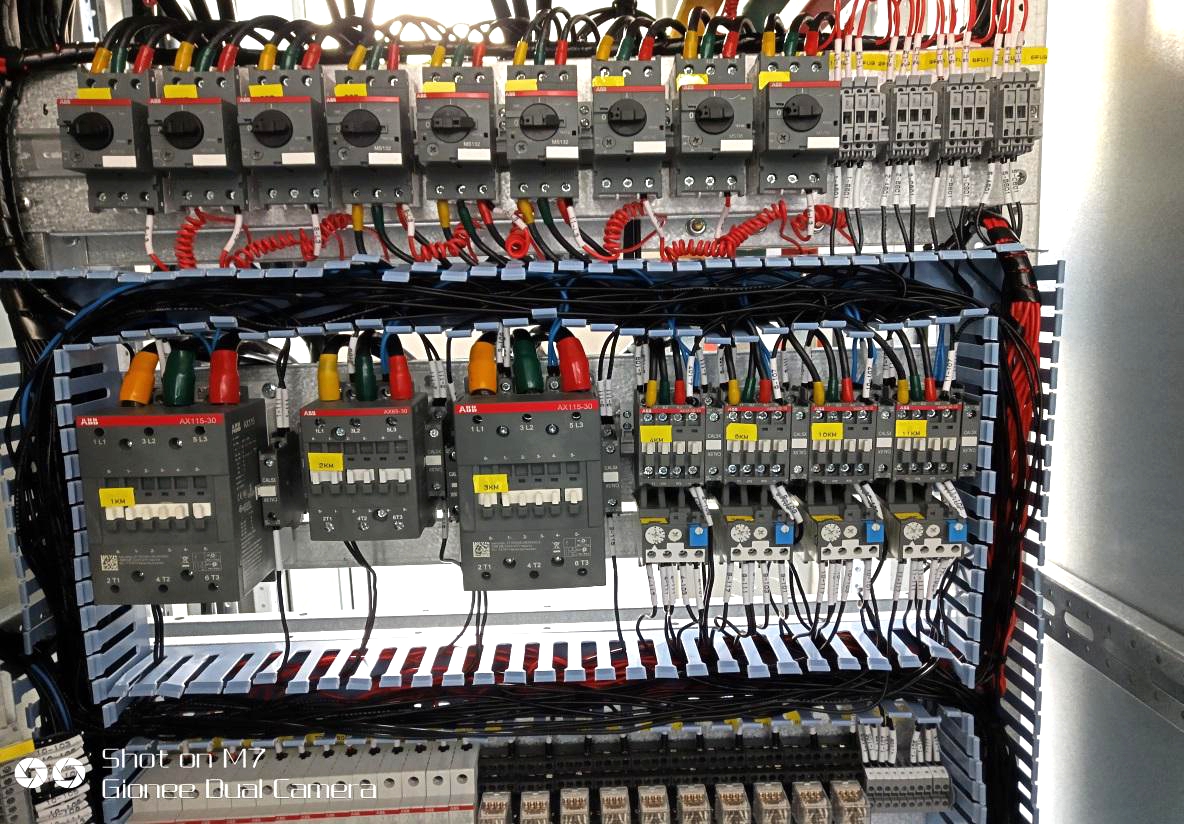

熱繼的使用目前在我們開關柜成套領域仍然有很大市場，那么設計一個回路時，如何有步驟地選擇熱繼呢？我們領域內，日常設計中我們常見的設計對象是交流電動機，而大型電動機的熱繼不適用于主回路或只適用于控制回路保護，那么以小型交流電動機7.5KW電動機保護為例，選擇熱繼電器的步驟如下：

1、首先取得用電設備的額定電流，7.5KW電動機的額定電流值的取得有以下途徑：

1）由電機銘牌直接獲得。

2）查詢電機參數表獲得。

3）通過計算獲得，根據三相電動機有功功率計算公式P=√3UICOS￠η, （COS￠為自然功率因數，一般取值0.85，η為電動機輸出效率，取值0.9）那么1臺7.5KW電動機的額定電流為I=7.5/1.73/0.38/0.85/0.9=14.91(A)。

2、熱繼額定電流的選擇：

除去相對極端的環境，熱繼額定電流選擇為In熱=1.2In電動機，即熱繼額定電流選擇為In熱=14.91x1.2=17.89（A），根據這個值熱繼自身的額定值就選擇出來了。

3、熱繼整定值的選擇：

應用領域的熱繼整定值選擇主要根據經驗式（純理論計算再此忽略，有興趣的可自行研究）I整=電動機額定電流1.0~1.15倍。取中間值1.10（同時中間值也便于計算）那么該熱繼的整定電流為14.91x1.1=16.40(A)

親們！你們是有依據地一步一步計算來呢？還是查表選取元器件的呢？特以此文拋磚引玉，歡迎一起來內刊展示、討論更深層次的技術問題。
