進線柜、出線柜、計量柜......那么多開關柜，真的要好好了解一下才能分得清啊，得潤電氣就為您一一分享啦。

1、電源進線柜：

主電源進線，（總進線柜）裝有主斷路器。

2、出線柜：

配電系統的出線開關柜，帶下級用電設備。

3、計量柜：

對供電的電量進行測量和記錄的，簡單說就是用來收錢的電度表。（里面裝有PT、CT和電度表）。

4、母聯柜：

當系統有兩路電源進線，且兩路互為備用時，需要將兩路電源的主母線進行聯通，聯通兩段母線的開關柜叫母聯柜，注意：母聯柜與兩路進線柜一般禁止同時閉合

5、PT柜：

安裝計量裝置及互感器。

6、電容柜：

一般接在系統主母線上的電容器柜，做集中無功補償，一般與進線柜并列安裝（系統有PT柜，應是高壓系統，低壓系統不設PT柜--PT柜相當于一個降壓變壓器，只需低壓電流互感器；但電容器柜在高壓系統很少用，高壓電容器很難做，常見的是在低壓側做集中補償）。

7、聯絡柜：

聯絡柜的作用:

 1、聯絡柜是用來在幾臺變壓器所帶的幾排低壓柜聯絡用的，即當一臺變壓器出現故障是可以用另外一臺來帶另外幾排的低壓柜。

2、從運行方式上來講，正常狀態下，聯絡斷開，兩臺變壓器獨立運行。當其中一臺出現故障時，斷開其總路開關，合上聯絡開關，其負荷供電由另一臺提供保障。

8、環網柜（開關柜）：

環網柜是一個約定俗成的叫法，原指的是負荷開關柜用于環網式供電，現在經常被人當作負荷開關柜的代名詞，而不管是否被用于環網式供電。

9、電池柜：

相當于電池，儲存電源。

電池柜有2個作用：

一：做后備操作電源。

二：做為合閘電源的主力電源。開關合閘時需要一個非常大的電流，靠整流電路是無法滿足合閘線圈需要的，而蓄電池有允許短時大電流放電的特性，正好彌補了整流電路的不足，使合閘回路能可靠動作。

10、直流屏（充電屏）：

把交流電源轉換成直流電。

組成部分：充電柜-充電模塊-監控模塊-電池組

11、變頻柜：

普通的動力柜或控制柜由傳統拖動方式改為變頻拖動方式。簡而言之：應用變頻器拖動動力裝置的控制柜。

12、高壓開關柜

是指用于電力系統發電、輸電、配電、電能轉換和消耗中起通斷、控制或保護等作用，高壓開關柜按作電壓等級在3.6kV~550kV的電器產品，高壓隔離開關與接地開關、高壓負荷開關、高壓自動重合與分段器，高壓操作機構、高壓防爆配電裝置和高壓開關柜等幾大類。

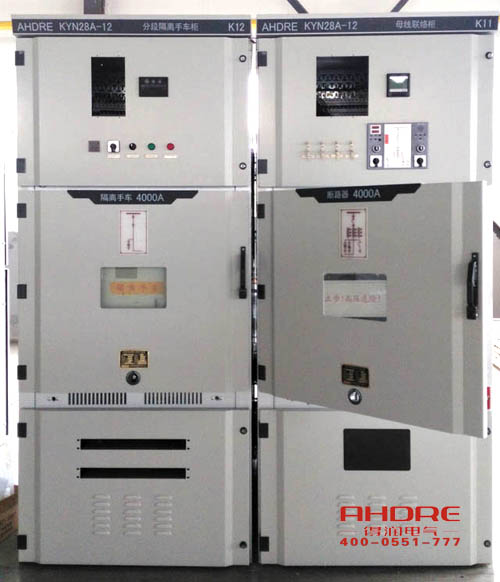

13、中置柜：

全稱為鎧裝型移開中置式金屬封閉開關設備，其分三層結構

上層：母線和儀表室

中間層：斷路器室

下層：電纜室

由于斷路器在中間層，所以稱為鎧裝型移開中置式金屬封閉開關設備，簡稱中置柜。

14、動力柜：

就起作用而言，為水泵、發電機等轉動的機器提供動力的柜子。
