分享高低壓配電柜導線的接線標準及注意事項

發布日期:2020-05-28
掃一掃
來源:
瀏覽次數:172

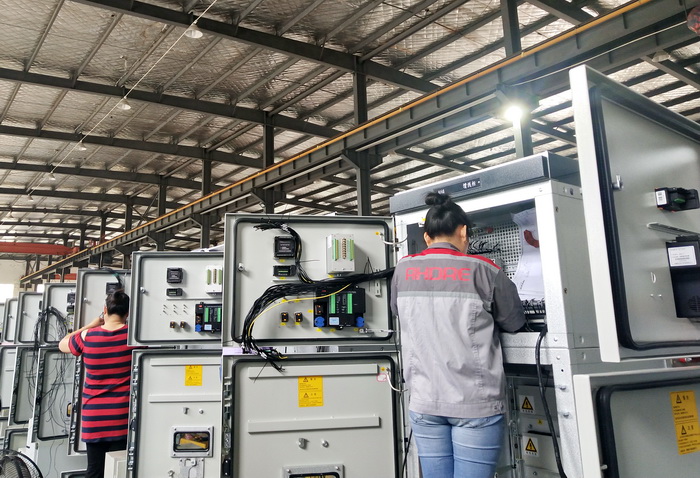

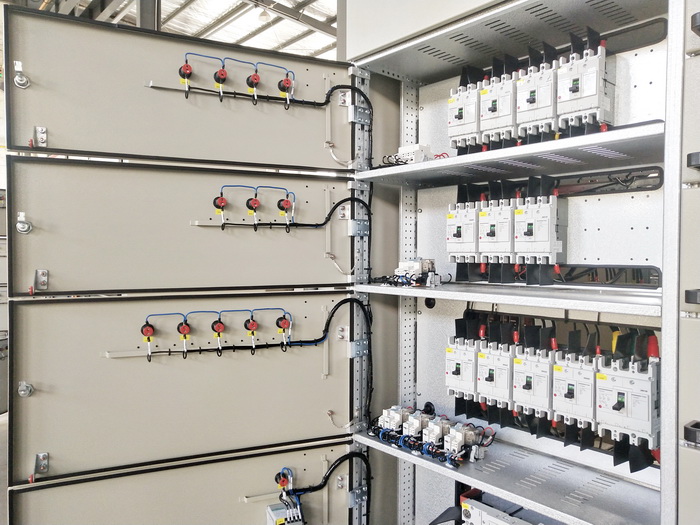

高低壓配電柜在進行柜內接線時,導線的連接在接線員工的工作中占有很大的比重,在接線的過程中都有相對的規范,幾乎都是以實現電氣控制功能為主體而進行的接線,因此配電柜的接線也是有一定的標準和規范的。下面我們來詳細了解一下配電柜導線的接線標準及注意事項有哪些?


一、接線標準

1、連接導線的絕緣應是耐潮、耐霉及滯燃的,其絕緣電壓等級為:線路工作電壓小于或等于 100V 時,絕緣電壓等級應大于或等于 250V ;線路 工作電壓大于 100V 小于或等于 450V 時,絕緣電壓等級應大于或等于 500V 。

2、接線應排列整齊、清晰、美觀,導線絕緣良好、無損傷。

3、外部接線不得使電器內部受到額外應力。

4、接線應按接線端頭標志進行。

5、面板至底板的控制線用多芯型軟線。

6、底板接線用軟硬線。

7、主電路導線頭、尾端部及中間一律用彩色塑套管進行標示(黃、綠、紅)。

8、電源指示燈連接導線顏色與電源電壓等級相符。

9、電壓表連接導線顏色與其指示的電壓等級相符。

10、電流互感器線用黑色。得使用絕緣套管遮蓋端部。26. 連接導線端部一般應采用專用電線接頭。當設備接線柱結構是壓板插入式時, 使用扁針銅接頭壓接后再接入。當導線為單芯硬線則不能實用電線接頭, 而 將線端作成環形接頭后再接入。

11、如進入斷路器的導線截面<6mm2, 當接線端子為壓板式時, 先將導線作壓接 銅接頭處理, 以防止導線的散亂; 如導線截面>6mm2, 要將露銅部分用細銅絲環 繞綁緊后再接入壓板。

12、柜內 PLC 輸入回路的布線盡量不與主回路及其他電壓等級回路的控制線同線槽敷設。

13、避免將幾根導線接到同一接線柱上,一般元件上的接頭不宜超過 2~3個。當幾個導線接頭接到同一接線柱上時,接觸應平貼、良好。

14、集控臺應采用滯燃型船用多股絞合導線。對于傳輸信息的導線, 應采取必要的防干擾措施。導線應敷設在走線槽內,或用夾線板固定。導線應可靠連接,并有放松措施。

15、端子等集中布置的元件的短接線不進入線槽, 以方便檢查和節省線槽排線空間。

16、引入盤柜的電纜應排列整齊、編號清晰、避免交叉,并應固定牢固,不得使所接的端子排受到機械力。

17、面板和柜體的接地跨接導線不應纏入線束內。

18、外露在線槽外的柜內照明用線必須用纏繞管保護。

19、面板接線的外露部分應該用纏繞管保護。

20、橡膠絕緣的芯線應外套絕緣管保護。

二、接線的注意事項

1、首先就是要保證導線的截面能夠承載正常的工作電流, 同于柜內元件的損耗發熱, 使得溫度要比柜外高的特點留足余量。對于控制電路的導線連接也要考慮其在特殊條件下對抗拉強度的要求。

2、控制柜的柜門上都有按鈕等元件,就使得柜門上備用線的放置就極其必要。因為在現場針對實際工況而修改和增加電路是有極大可能性的, 而柜門上的線束通常是使用纏繞管保護, 就使得在現場對柜門上元件增加導線的情況就顯得特別的麻煩。所以備用線的顏色也是非常顯眼的黃色, 這樣對柜內修改增加過的回路 也會一目了然。

3、控制線路的接線線端處理必須使用專用銅接頭和與其匹配的標準壓接工具。 在廠家中發現其控制線路線端的處理竟然使用斜口鉗的刃部進行剪切式壓接或 使用其他鉗具的受力平面進行平面擠壓式壓接。


高低壓配電柜內導線的接線的標準和注意事項是接線員需要了解知識,正確的接線方式不僅保障配電正常運行,也避免運行帶來不必要的安全隱患。接線的工藝水平是檢驗一個產品質量的根本,對工藝的追求需要要不斷提高。
