圖文講解MVnex中置式開關柜的結構特點
MVnex中置式開關柜全稱為MVnex-12kV空氣絕緣開關柜，是施耐德公司精心設計的一種中壓配電設備。通過定制更加可靠的系統架構，最大化降低系統故障風險發生率，保障供電連續性。那么MVnex中壓柜的工作原理是什么？其結構特點是什么呢？

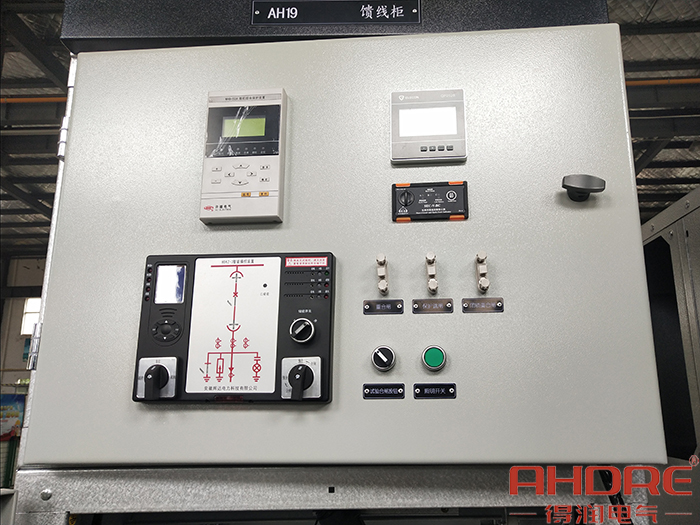

儀表室柜門結構

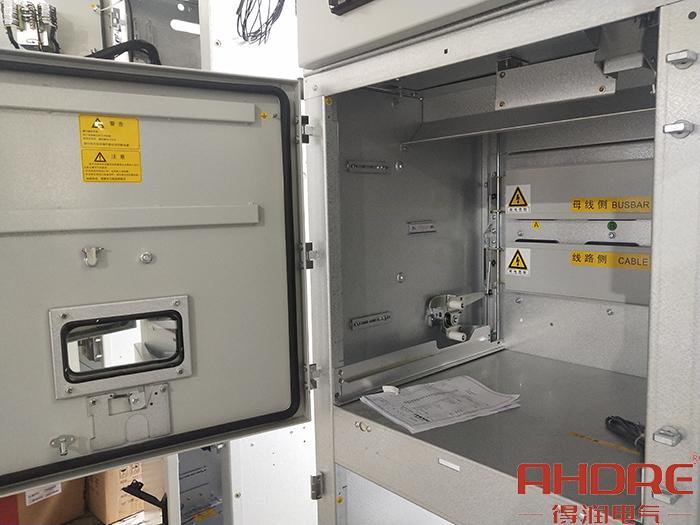

斷路器式結構圖

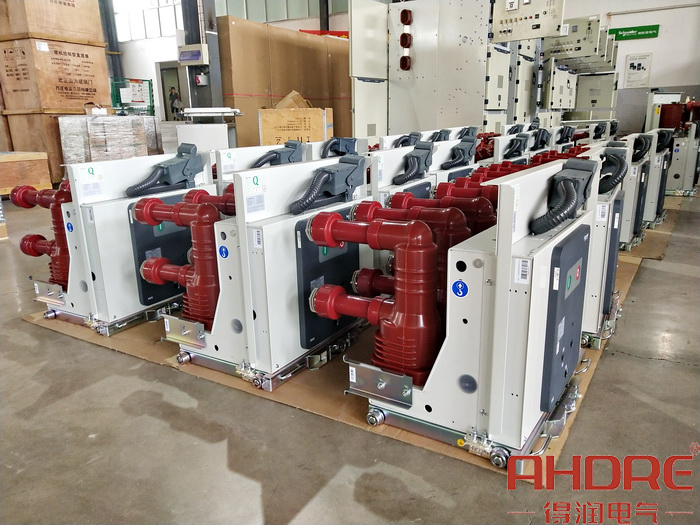

高壓斷路器（待安裝）
MVnex中壓柜主要由四個隔室組成，分別為儀表室、斷路器室、母線室、電纜室。一般儀表室和柜門上都安裝有微機綜合保護裝置、智能操控裝置、帶電指示器、多功能表、以及二次端子等元件。斷路器室一般都采用施耐德HVX-12系列，配有58針航空插座進行二次接線連接電路。母線室主要由主母線和分支母線，對柜內各電氣設備進行匯集、分配、和傳送電能的作用。電纜室是負責電纜連接的隔室，一般裝有電流互感器、零序互感器、接地開關、避雷器等電氣元件。

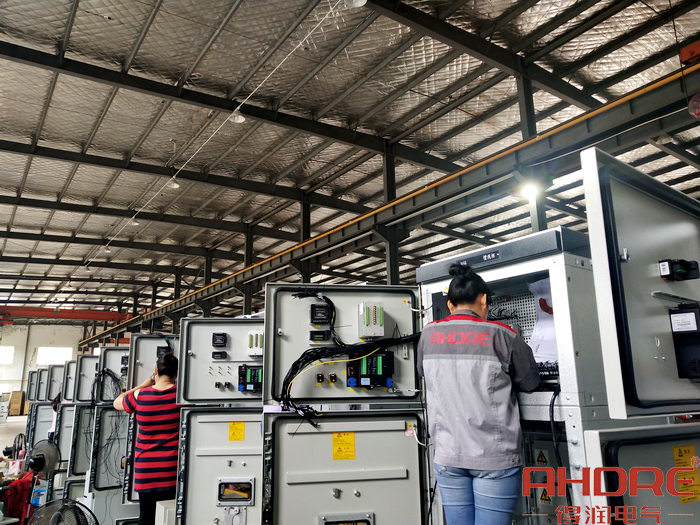

圖片中MVnex中壓柜是由安徽得潤電氣生產車間正在生產的項目，該項目將用于安徽省的一所高等新校區配電工程。得潤電氣作為施耐德公司在安徽省開關柜廠家中僅有的授權商，豐富的設計經驗和生產工藝深受施耐德公司的認可。其配用的斷路器擁有完備的選擇性和獨特的級聯技術，不但能夠加強對主干路的保護，同時加強限流能力，提高下級斷路器的分斷能力，從而有效保持供電連續。目前MVnex中壓開關柜廣泛應用于建筑、機場、軌道交通、酒店、醫院、辦公樓樓等商業領域。
