低壓配電柜的種類是多種多樣的，常見的有MNS2.0低壓配電柜、Blokset低壓配電柜、GGD低壓配電柜等，每一種類型的配電柜都有自身獨特的特點和優勢。之前我們在大量講解其他的低壓配電柜類型，今天我們就來了解GGD低壓配電柜的基礎知識，下面我們以得潤電氣的DRGGD低壓配電柜來講解。

一、定義

DRGGD型交流低壓配電柜適用于發電廠、變電所(站)、工礦企業等電力用戶作為交流50Hz、額定工作電壓380V、額定工作電流至5000A的配電系統中作為動力、照明及配電設備的電能轉換、分配及控制之用。

二、結構特點

1、配電柜的柜體采用通用柜的形式，構架用8MF冷彎型鋼局部焊接組裝而成，構架零件及專用配套零件由型鋼定點生產廠配套供貨，以保證柜體的精度和質量。通用柜的零部件按模塊原理設計，并有20模的安裝孔，通用系數高，可以使工廠實現預生產，既縮短了生產周期，也提高了工作效率。

2、配電柜設計時充分考慮到柜體運行中的散熱問題。在柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱后，熱量上升。通過上端的槽孔排出，而冷風不斷地由下端的槽孔補充進柜，使密封的柜體自下而上形成一個自然通風道，達到散熱目的。

3、配電柜按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體和各部分的分割尺寸，使整柜美觀大方。

4、柜門用轉軸式活動鉸鏈與構架相連，安裝、拆卸方便，門的折邊處均嵌有一根山型橡塑條，關門時與構架之間的嵌條有一定的壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。

5、柜體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。

三、設計方案的要求

1、一次元器件的選型

配電柜具有廣泛的適用性。一次元器件的選擇遵循安全、經濟、合理、可靠的原則，放棄了淘汰型和性能較差的元器件。在選用近年來本公司生產的技術性能指標較先進的產品的同時，也合理地在有限范圍內保留了一些老產品。由于配電柜的結構具有較好的安裝靈活性，今后，即使主管部門強制淘汰某些產品或用戶選型有特殊要求時，配電柜不會因元器件的改型或更新而造成安裝困難。

2、進線方式

配電柜的進線方式有常用的上、下側進線的方式，同時也設計了由柜頂左、中、右三個位置上進線及柜后進線方式，以滿足各類工程設計對不同進線方式的需要。

3、降容問題

配電柜擬以較好的自然通風系統，解決元器件裝入封閉式柜后的溫升、降容問題。經過多次研究性驗證，證實了通風系統的設計是成功的，故使用部門選配電柜時可視同元器件在開啟式屏內安裝，按設計常規考慮降容系數。

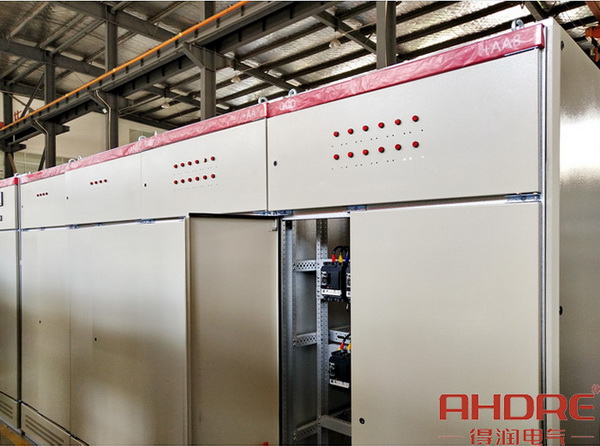

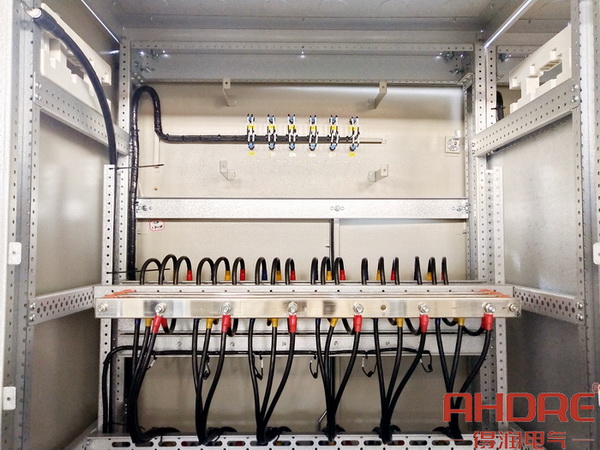

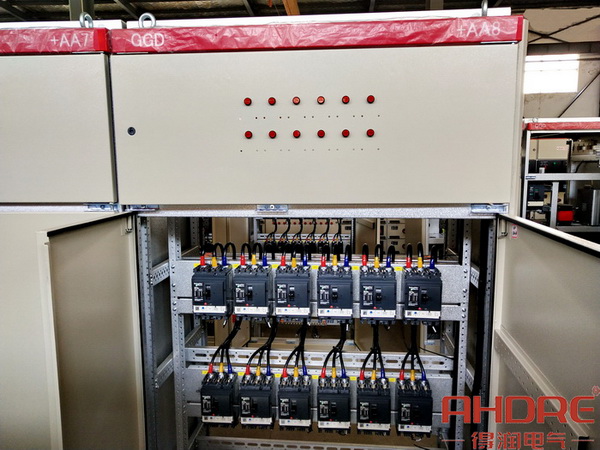

以上就是GGD低壓配電柜的電氣知識，上述圖片中的低壓柜是得潤電氣正在生產的一批國外項目。安徽得潤電氣從事電氣行業十多年，積累了豐富的實踐經驗，提供設計、生產、銷售、售后調試等一站式服務，保證產品質量和完善的服務體系。
