配電成套柜顧名思義就是一整套的高低壓配電柜，分別有進線柜、計量柜、電容柜、出線柜等柜型。那么這些不同功能的配電柜是按照什么順序進行排列的呢？今天小編就給大家講解一下配電成套柜的排布情況以及各配電柜的作用。

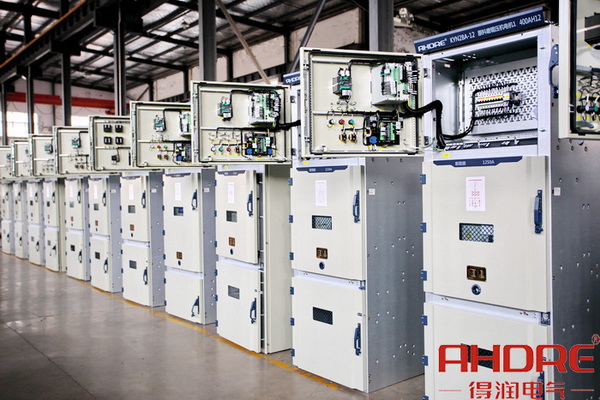

一、高壓成套柜

高壓成套柜是按進線柜、計量柜、出線柜進行排序的。

1、高壓進線柜

高壓進線柜是用來分?jǐn)喔邏哼M(jìn)線電源的高壓柜，但不是真正的進線柜，進線電源一般都是接在隔離柜上的。不過，高壓進線柜有斷路器可以分?jǐn)噙M(jìn)線電源的。

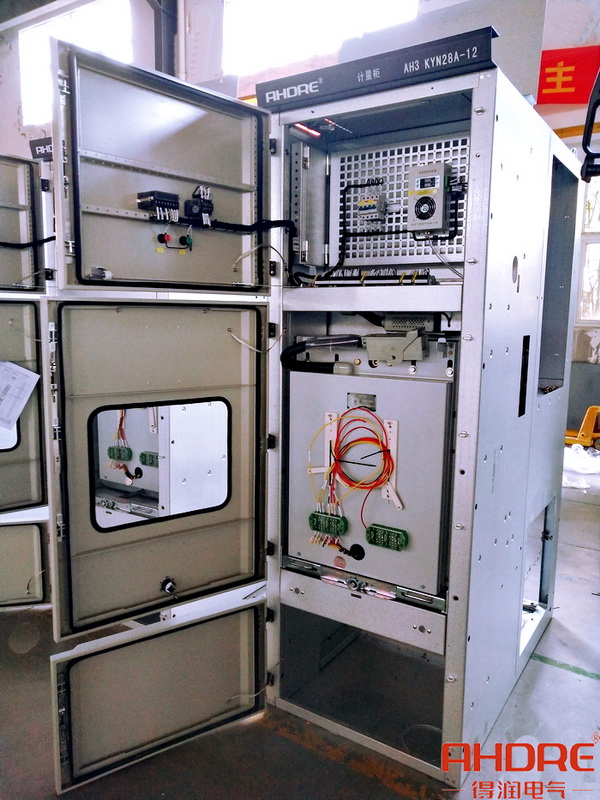

2、高壓計量柜

高壓計量柜是用來安裝電能表測量監控設備，包括電流互感器等可以準確計量各電路的電流、電壓、及功率等數據。

3、高壓出線柜

高壓出線柜是用來分配和輸送電能，配用變壓器或高壓用電設備及高壓補償設備等一次元件，通常以分段柜、母聯柜等形式。

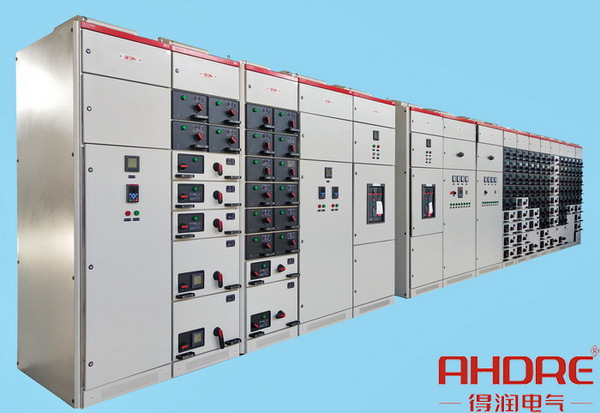

二、低壓成套柜

低壓成套柜是按進線柜、電容柜、出線柜進行排序的。

1、低壓進線柜

低壓進線柜是變壓器線路出來的第一臺柜子，也稱為低總柜，主要用來控制下面所有的用電設備，一般總開關采用刀閘或框架斷路器進行控制電路的分、合。

2、高壓電容柜

高壓電容柜是提高用電設備的功率因數，降低供變壓器及輸送線路的損耗，同時提高供電效率，改善供電環境。

3、出線柜

高壓出線柜是用來分配和輸送電能的，與高壓出線柜不同的是，低壓進線柜可以直接到用電設備上，開關一般選用塑殼斷路器。

配電成套柜的設計方案是多種多樣的，根據現場需求不同可以選擇適宜的成套柜組合。安徽得潤電氣是一家專業從從事高低壓配電裝置的成套柜廠家，從圖紙方案的設計，到原材料的選擇，到產品的生產工藝，再到出廠前的調試檢測，每一環節都做到層層把控，只為客戶提供放心、安全的產品。
