KYN28A-12開關柜配用10KV母線橋應用于工業改造項目
發布日期：2019-11-07
掃一掃
來源：
瀏覽次數：193

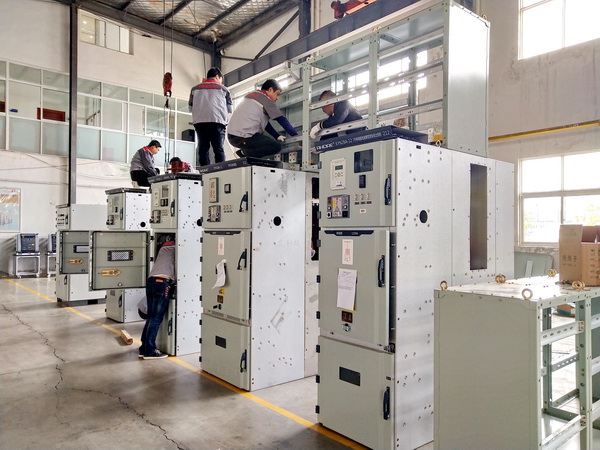

在電力系統中，母線將配電裝置中的各個載流分支回路連接在一起，起著匯集、分配和傳送電能的作用。而母線橋的作用就是里面固定母線，起支撐、固定、防護、散熱等作用。KYN28A-12開關柜采用10KV母線橋來完成設備之間電能的接收和輸送功能。下面看看得潤電氣這套10KV母線橋架應用于銅冶煉工藝升級改造項目的設計方案。

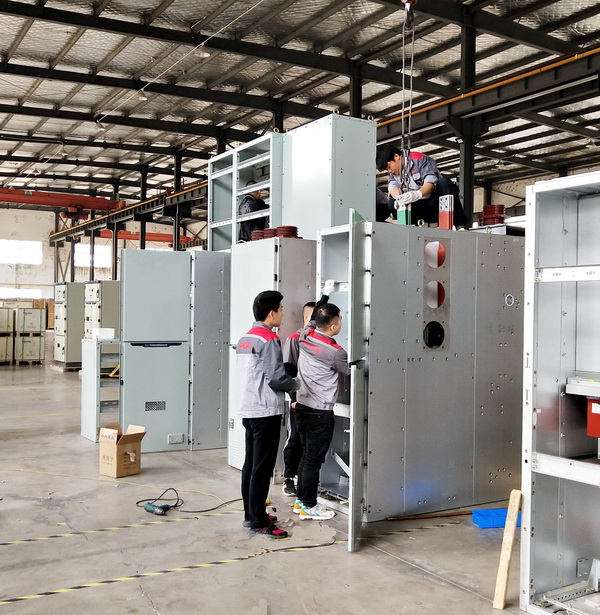

一、產品結構
母線橋架采用特殊拼接設計，使較大的母線箱體能夠靈活拼接，使母線系統達到標準化、程序化。外殼使用用覆鋁鋅鋼板金屬材料，耐潮濕、耐高溫、使用壽命長。
二、技術參數
1.橋身：960*643*1200,橋墩：800*643*1200;
2.每節母線橋均考慮安裝吊環，吊環采用M16;
3.設置母線橋的通風口；
4.橋與橋之間采用大于M8螺絲固定，保證強度；
5.母線隔室后面用“L”板，用于固定橋墩及泄壓蓋。
6.母線從進線柜外進到進線柜內的到斷路器上，再通過出線柜進入到變壓器上。
三、優勢
1.性價比高，投入成本降低；
2.能夠大電流輸送；
3.使母線接線簡化，減少了斷路器的數量。根據跨接橋斷路器的位置不同，分為內接線橋和外接線橋。
除了常見的母線橋架進行高低壓開關柜的輸送電工作，還有一種母線槽裝置也有相同的功能。母線槽是一種體積較小、容量大的封閉金屬設備。二者安裝工藝大體相同，母線橋架較母線槽更加經濟實惠，投入成本較低。
