MVnex中置式開關柜是由施耐德精心研發的一款性能優越的配電產品，該產品采用全新的結構設計，實現完善、可靠的五防機械聯鎖功能。柜體是高強度鉚釘及螺栓固定和2mm厚敷鋁鋅鋼板的材料組成，可確保柜體安全工作。MVne開關柜還延續了施耐德電氣特有的接地開關及操作盒設計，具有強大的功能集合。下面給大家全面講解一下MVnex開關柜的結構特點。

一、特性

額定電壓：12kV

1.額定絕緣水平：

> 工頻耐受電壓（50Hz，1min）：42kV

> 雷電沖擊耐受電壓（1.2/50 μs）：75kV

> 額定短時耐受電流（4s）：25－31.5－40kA

> 額定峰值耐受電流：63－80－100kA

> 內部燃弧水平：31.5kA/1s；40kA/1s

> 接地開關：31.5kA/4s；40kA/4s

2.防護等級：

> 外殼：IP4X

> 隔室：IP2X

3.使用環境：

> 運行溫度：－15～40℃

> 海拔：≦1000m

> 濕度：24小時95％ 1個月90％

二、結構

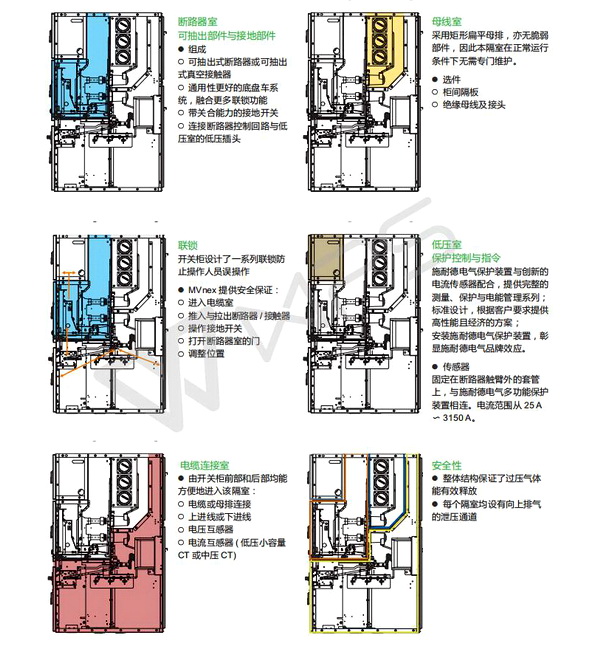

MVnex中置式開關柜由儀表室、斷路器室、母線室、電纜室等四個部分組成。

三、優勢

全新的“1+3”模式，更加豐富的選擇

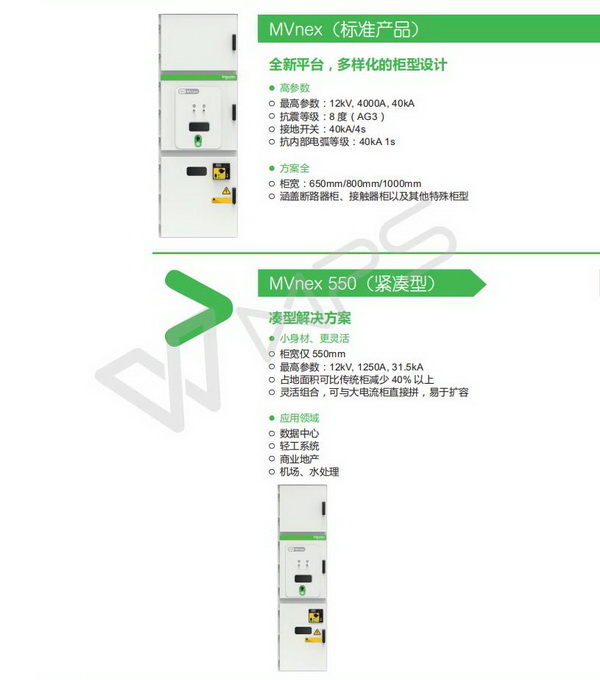

MVnex（標準產品）

MVnex 550（緊湊型）

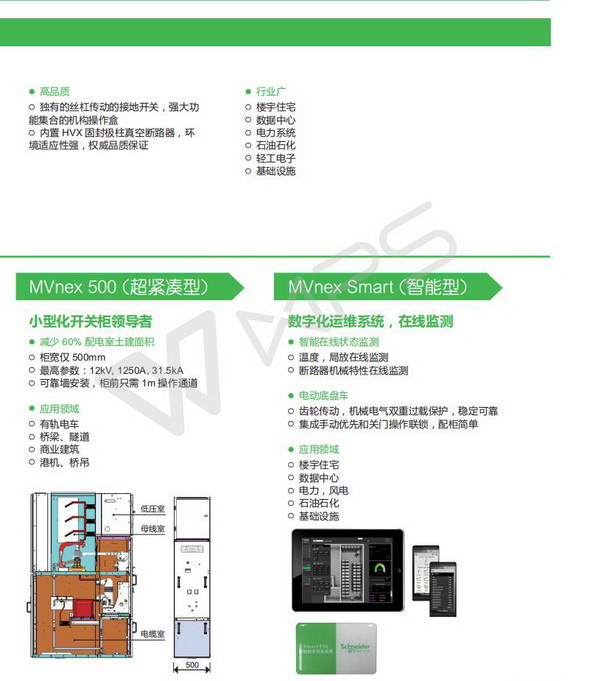

MVnex 500（超緊湊型）

MVnex Smart（智能型）

1.涵蓋斷路器柜和接觸器柜以及其他特殊柜型，滿足不同行業需求

2.全面而獨特的設計理念，巧妙實現五防聯鎖，實現更高的電氣性能和安全水準

3.獨有的絲杠傳動的接地開關，強大功能集合的機構操作盒

4.內置HVX 固封極柱真空斷路器，環境適應性強，權威品質保證

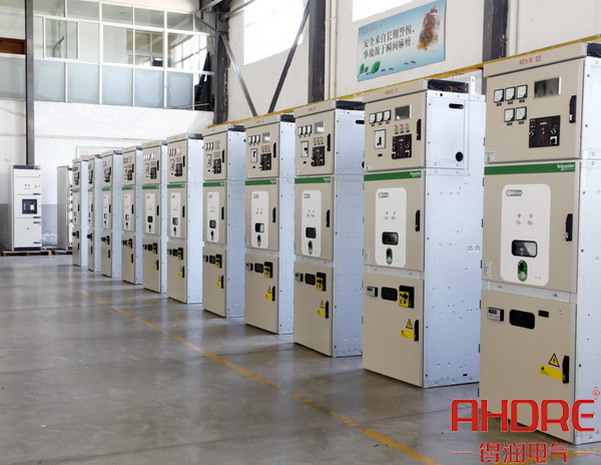

MVnex中置式開關柜廣泛用于酒店、醫院、辦公樓等商業建筑及民用住宅，電信、機場、軌道交通等基礎設施。安徽得潤電氣作為施耐德公司長期的合作伙伴，擁有低、中壓配電柜授權資質。
