銅排的規格是怎樣選定的？
在一次線路(大電流的相線、零線、地線)上都會用到銅排，在配電柜上較大電流的一次元器件都是用銅排連接的，比如一排電柜在柜與柜之間連接的是主母排，主母排分到每臺配電柜的開關電氣(隔離開關、斷路器等)上的是分支母排。因?yàn)殂~的導電性能等優于鋁，所以在電氣設備，特別是成套配電裝置中得到了廣泛的應用。銅排在柜內的安裝形式分為兩種：平放和豎放，豎放載流量略大于平放；銅排載流量會隨環境溫度變化而變化。
那么銅排的規格是如何選定的呢？就要通過以下的計算方法來得出了。
估算法：
單條銅母排載流量= 寬度 X 厚度系數
雙母排載流量= 寬度 X 厚度系數 X 1.5(經驗系數)
銅排和鋁排也可以按平方數來,通常銅應該按5-8A/平方,鋁應該按3-5A/平方
載流量計算方法：
雙層銅排[40℃]=1.56-1.58單層銅排[40℃]（根據截面大小定）
3層銅排[40℃]=2單層銅排[40℃]
4層銅排[40℃]=單層銅排[40℃]*2.45(不推薦此類選擇,最好用異形母排替代)
銅排[40℃]= 銅排[25℃]*0.85
鋁排[40℃]= 銅排[40℃]/1.3
例如求TMY100*10載流量為：
單層：100*188=1800(A)[查手冊為1860A]；
雙層：2(TMY100*10)的載流量為：1860*1.58=2940(A)；[查手冊為2942A]；
三層：3(TMY100*10)的載流量為：1860*2＝3720(A)[查手冊為3780A]
以上所有計算均精確到與手冊數據相當接近。

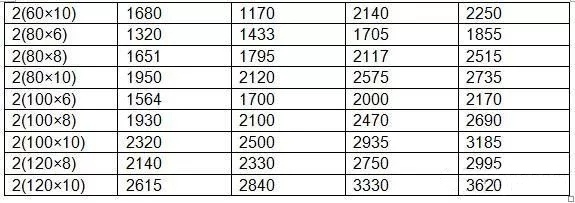

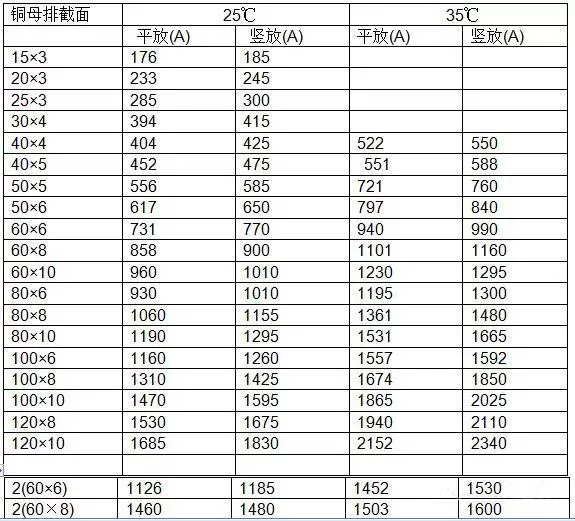

常用銅排的尺寸及載流量表
