MSCHL高壓無功就地補償裝置述說型號與含義
MSCHL型高壓無功就地補償裝置將固定容量的電容器組并聯到無功負荷上，就地提供固定容量的容性無功，補償感性無功，提高無功負荷的功率因數，穩定系統電壓，從而降低線損，節約用電成本，提高變壓器輸送能力，提高整體輸電效率。該裝置由并聯電容器、串聯電抗器、電壓互感器、控制保護裝置等組成。

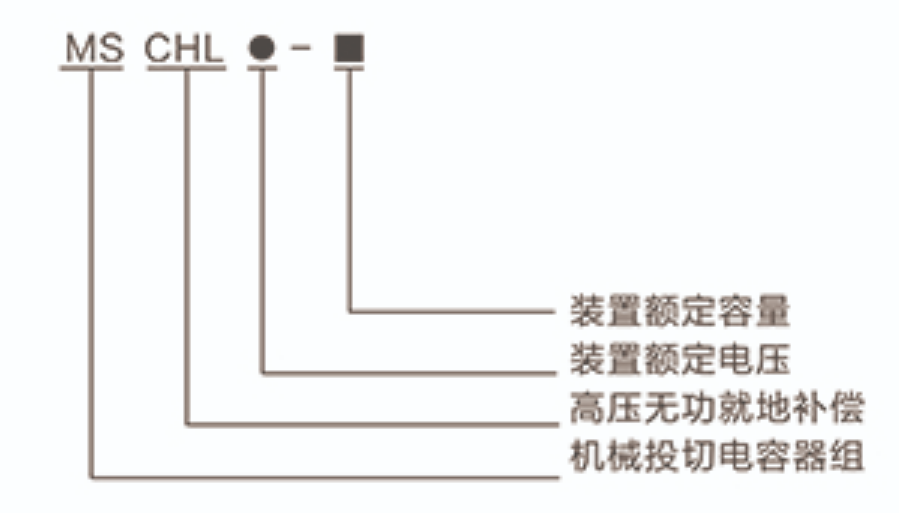

MSCHL高壓無功就地補償型號含義
MS代表機械投切電容器組、CHL代表高壓無功就地補償、●代表裝置額定電壓、■代表裝置額定容量。

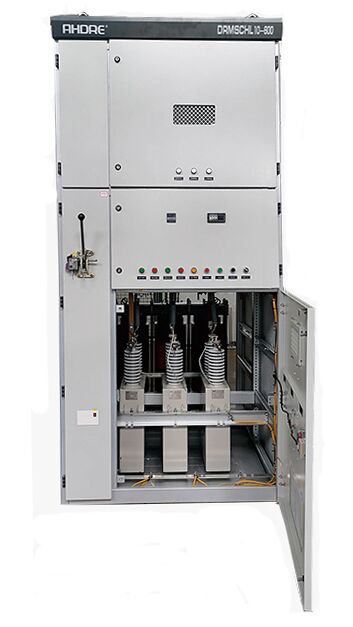

MSCHL高壓無功就地補償裝置
產品特征
應檢查每組設備的共振情況。在選擇容量時，應盡量避開諧振放大區，或選擇合適的電抗率，以避開諧振條件，保證設備在各種工況下安全運行。除了噴淋熔斷器作為單個電容器的過流保護外，沒有零序電壓保護，完善的保護系統能使裝置長期穩定運行。
正常使用條件
1、最高運行電壓≤1.1U；
2、最大過載電流≤1.31n；
3、周圍環境溫度-25~+45C；
4、室內相對濕度不超過90%(溫度為25C時)；
5、安裝地點海拔高度不超過2000m;沒有劇烈的振動，垂直傾斜度不超過5度；
6、沒有導電性塵埃、火災、爆炸危險;沒有足以腐蝕金屬和破壞絕緣的氣體；
